প্ল্যানেটারি গিয়ার হ্রাসকারীদের নীতি এবং বৈশিষ্ট্যগুলি কী কী?

হ্রাসকারীদের বৃহত পরিবারে, প্ল্যানেটারি গিয়ার হ্রাসকারী ছোট আকার, উচ্চ সংক্রমণ দক্ষতা, প্রশস্ত হ্রাসের পরিসীমা, উচ্চ নির্ভুলতা এবং অন্যান্য অনেক সুবিধার কারণে সার্ভো, স্টিপার, ডিসি এবং অন্যান্য সংক্রমণ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। একটি গ্রহের গিয়ার রিডুসারের কার্যকারিতা হ'ল গতি হ্রাস করা, টর্ককে বাড়ানো এবং সঠিক সংক্রমণ নিশ্চিত করার ভিত্তিতে জড়তা অনুপাতের লোড/মোটর মুহুর্ত হ্রাস করা।

শীর্ষস্থানীয় প্ল্যানেটারি গিয়ার রিডুসার নির্মাতাদের মধ্যে একটি, এসজিআর এর পণ্য ব্যবস্থায়, প্ল্যানেটারি গিয়ার রিডুসারও "তারকা পণ্য" এর মধ্যে একটি। এন সিরিজ প্ল্যানেটারি গিয়ার রিডুসারটি এসজিআর দ্বারা বিকাশিত এবং উত্পাদিত 20 সিআরএমএনটিআই কার্বুরাইজড এবং শোধিত গিয়ার গ্রাইন্ডিং ব্যবহার করে, একাধিক দাঁত সহ লোড, স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন, উচ্চ যান্ত্রিক দক্ষতা এবং অন্যান্য সুবিধাগুলি বিভক্ত করতে। ২০০৯ সালের প্রথম দিকে, এন সিরিজ প্ল্যানেটারি গিয়ার রিডুসার সেই বছর চীন গিয়ার প্রফেশনাল অ্যাসোসিয়েশন থেকে "গিয়ার শিল্পে বৈজ্ঞানিক ও প্রযুক্তিগত কৃতিত্বের জন্য প্রথম পুরস্কার" শংসাপত্র জিতেছে এবং এটি একটি "সাংহাই হাই-টেক অ্যাচিভমেন্ট ট্রান্সফর্মেশন প্রকল্প" হিসাবেও স্বীকৃত হয়েছিল এবং একটি উদ্ভাবন পেটেন্ট পেয়েছিল।

(1) প্ল্যানেটারি গিয়ার রিডুসারের সংক্রমণ নীতি

প্ল্যানেটারি গিয়ার রিডুসারের প্রাথমিক সংক্রমণ কাঠামোটি 4 ভাগে বিভক্ত:

① সান গিয়ার: প্ল্যানেটারি গিয়ার সিস্টেমের কেন্দ্রে অবস্থিত, মোটর আউটপুট শ্যাফ্টের সাথে সংযুক্ত।

② গ্রহীয় গিয়ার: এমনকি লোড বিতরণ নিশ্চিত করতে সাধারণত একাধিক গ্রহের গিয়ার সহ সূর্যের গিয়ারের চারপাশে ঘোরান।

③ প্ল্যানেট ক্যারিয়ার: প্ল্যানেটারি গিয়ারগুলি সমর্থন করে, সাধারণত আউটপুট শ্যাফ্টের সাথে সংযুক্ত।

④ বাইরের রিং গিয়ার: প্ল্যানেটারি গিয়ারগুলি আউটপুট শ্যাফটে পাওয়ার প্রেরণ করতে বাইরের রিং গিয়ার দিয়ে জাল করে।

প্ল্যানেটারি গিয়ার রিডুসারের ড্রাইভিং উত্স সরাসরি সংযোগ দ্বারা সান গিয়ার শুরু করে এবং সান গিয়ার প্ল্যানেটারি গিয়ার ক্যারিয়ারে একত্রিত গ্রহের গিয়ারগুলি চালিত করে। পুরো প্ল্যানেটারি গিয়ার সিস্টেমটি স্বয়ংক্রিয়ভাবে বাইরের রিং গিয়ার বরাবর ঘোরায় এবং গ্রহীয় ক্যারিয়ার হ্রাসের উদ্দেশ্য অর্জনের জন্য আউটপুট শ্যাফ্টটি সংযুক্ত করে। একটি উচ্চতর হ্রাস অনুপাতের জন্য একাধিক সেট স্টেজ গিয়ার এবং গ্রহের গিয়ারগুলি গুণিত করতে এবং জমা করতে হবে।

(২) গ্রহ গিয়ার রিডুসারগুলির হ্রাস বৈশিষ্ট্য

ক। উচ্চ টর্ক, শক্তিশালী লোড: traditional তিহ্যবাহী সমান্তরাল গিয়ার ট্রান্সমিশনের সাথে তুলনা করে, প্ল্যানেটারি গিয়ার রিডুসারের উচ্চ টর্ক এবং কমপ্যাক্ট কাঠামোর সুবিধা রয়েছে। Dition তিহ্যবাহী গিয়ারগুলি দুটি গিয়ারগুলির মধ্যে খুব কম পয়েন্ট যোগাযোগের পৃষ্ঠগুলির এক্সট্রুশন দ্বারা চালিত হয় এবং সমস্ত লোড খুব কম গিয়ার যোগাযোগের পৃষ্ঠগুলিতে কেন্দ্রীভূত হয়, যা সহজেই গিয়ারগুলির মধ্যে ঘর্ষণ এবং ফ্র্যাকচারের কারণ হয়। প্ল্যানেটারি গিয়ার রিডুসারের একাধিক বৃহত্তর অঞ্চল এবং গিয়ার যোগাযোগের পৃষ্ঠগুলিতে 360-ডিগ্রি ইউনিফর্ম লোড রয়েছে। একাধিক গিয়ার পৃষ্ঠগুলি সমানভাবে বিয়ার তাত্ক্ষণিক প্রভাবগুলি একসাথে লোড করে, এটি উচ্চতর টর্কের প্রভাব সহ্য করতে আরও সক্ষম করে তোলে এবং উচ্চ লোডের কারণে শরীর এবং বহনকারী অংশগুলি ক্ষতিগ্রস্থ বা ভাঙা হবে না।

খ। কমপ্যাক্ট কাঠামো এবং ছোট আকার: traditional তিহ্যবাহী গিয়ার হ্রাসকারীদের সাথে তুলনা করে, গ্রহের গিয়ার রিডুসারদের কমপ্যাক্ট কাঠামো এবং ছোট আকারের সুবিধা রয়েছে; Traditional তিহ্যবাহী গিয়ার রিডুসারগুলির হ্রাস অনুপাত অবশ্যই গিয়ারগুলির সংখ্যার একাধিক মান দ্বারা উত্পন্ন করতে হবে এবং বড় এবং ছোট গিয়ারগুলির মধ্যে একটি নির্দিষ্ট ব্যবধান রয়েছে, সুতরাং গিয়ারবক্সে থাকার জন্য একটি বৃহত জায়গা রয়েছে! একটি উচ্চ হ্রাস অনুপাত অর্জনের জন্য, এটি দুটি বেশি হ্রাস গিয়ারবক্সগুলি সংযোগ এবং একত্রিত করা প্রয়োজন, যার ফলে খুব বড় পরিমাণ এবং ওজন হয়। প্ল্যানেটারি গিয়ার রিডুসারের কাঠামোটি প্রয়োজনীয় বিভাগের প্রয়োজনীয় সংখ্যা অনুসারে বারবার সংযুক্ত করা যেতে পারে এবং একাধিক বিভাগ আলাদাভাবে একত্রিত করা যায়। প্ল্যানেটারি গিয়ার রিডুসারটিতে একটি কমপ্যাক্ট কাঠামো, ছোট আকার, হালকা ওজন এবং হালকা উপস্থিতি রয়েছে এবং এর প্রয়োগের পরিস্থিতি আরও বৈচিত্র্যময়।

গ। উচ্চ দক্ষতা এবং কম শব্দ: traditional তিহ্যবাহী গিয়ার হ্রাসকারীদের সাথে তুলনা করে, গ্রহের গিয়ার হ্রাসকারীদের উচ্চ দক্ষতা এবং কম শব্দের সুবিধা রয়েছে; প্ল্যানেটারি গিয়ার সংমিশ্রণের একটি অনন্য মাল্টি-পয়েন্ট ইউনিফর্ম ফিট রয়েছে এবং বাইরের গিয়ার রিংয়ের আর্ক-এনভেলপিং স্ট্রাকচারটি বাইরের গিয়ার রিং এবং প্ল্যানেটারি গিয়ারটি ঘনিষ্ঠভাবে একত্রিত করে এবং গিয়ার্সের উচ্চতর ডিগ্রি ফিট রয়েছে। প্ল্যানেটারি গিয়ার রিডুসারের দক্ষতা উন্নত করার পাশাপাশি, নকশা নিজেই উচ্চ-নির্ভুল অবস্থান অর্জন করতে পারে। এছাড়াও, একই সময়ে বাইরের গিয়ার রিংয়ের সাথে একাধিক গ্রহ গিয়ারগুলি জাল করে, প্ল্যানেটারি গিয়ার রিডুসার একটি একক গিয়ারের বোঝা হ্রাস করে, যার ফলে শব্দ হ্রাস করে।

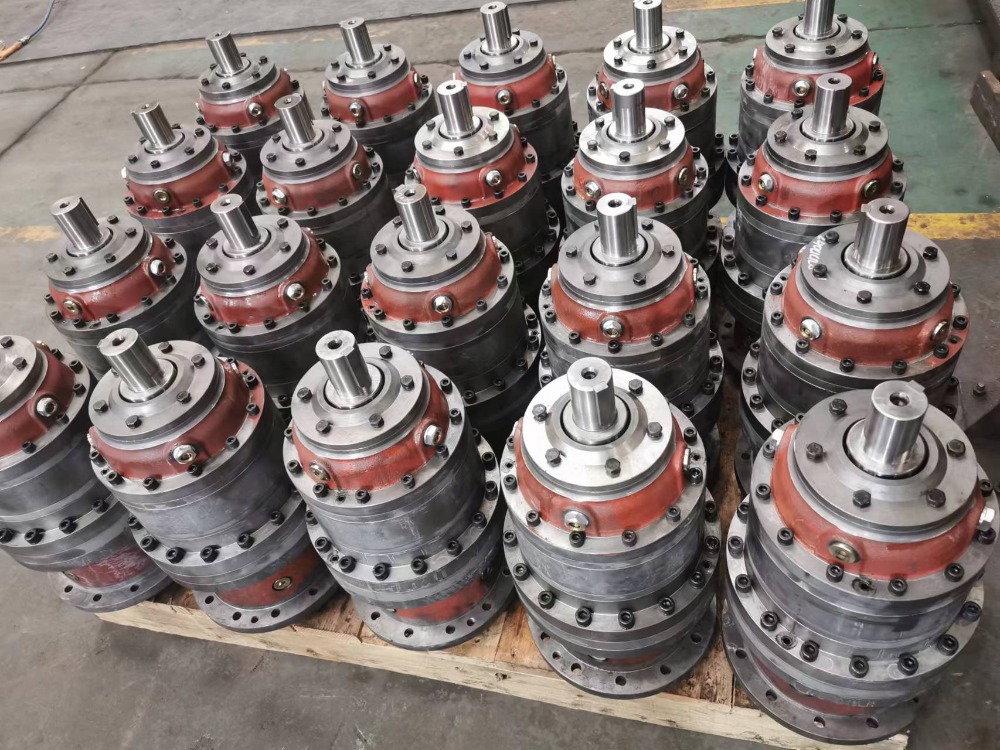

(3) এসজিআর এর এন সিরিজ প্ল্যানেটারি গিয়ার রেডুসারের যান্ত্রিক পরামিতি

এসজিআর দ্বারা বিকাশিত এবং উত্পাদিত এন সিরিজ প্ল্যানেটারি গিয়ার রিডুসারগুলির যান্ত্রিক পরামিতিগুলি নিম্নরূপ:

· রিং গিয়ার স্পেসিফিকেশন: 200 ~ 885 মিমি

· আউটপুট টর্ক রেঞ্জ: t2≤540000n.m

· গতির অনুপাত: আমি ≥3

· মডুলার ডিজাইন, সিরিয়ালাইজড স্পেসিফিকেশন এবং বিশেষ উত্পাদন

· ইনপুট এন্ডে গোলাকার গর্ত, স্প্লাইন গর্ত, বৃত্তাকার শ্যাফটস, অভ্যন্তরীণ বা বাহ্যিক স্প্লাইন শ্যাফটস, অতিরিক্ত ফ্ল্যাঞ্জস, ব্রেক ইত্যাদি রয়েছে, এন সিরিজ প্ল্যানেটারি গিয়ার রিডুসারগুলি হাইড্রোলিক মোটর বা বৈদ্যুতিন চৌম্বকীয় মোটর ইত্যাদির জন্য উপযুক্ত;

· আউটপুট এন্ড টাইপটিতে গোলাকার শ্যাফ্ট, ফাঁকা শ্যাফ্টস, ফাঁকা শ্যাফ্ট রয়েছে যা প্রসারণ ডিস্ক, অভ্যন্তরীণ বা বাহ্যিক স্প্লাইন শ্যাফ্ট, অতিরিক্ত সংযোগকারী প্লেট, গিয়ারস, ফ্ল্যাঞ্জ ইত্যাদি;

Coole অনেক মিলে যাওয়া আনুষাঙ্গিক রয়েছে যেমন কুলিং এবং লুব্রিকেশন ডিভাইস, চেক ভালভ ইত্যাদি এবং ব্যবহারকারীরা তাদের প্রয়োজন অনুসারে ম্যাচিং আনুষাঙ্গিকগুলি চয়ন করতে পারেন।

এছাড়াও, এসজিআর এর এন সিরিজ প্ল্যানেটারি গিয়ার রিডুসারের পণ্য অবস্থানটি হ'ল: "আমদানি করা অনুরূপ হ্রাসকারীদের প্রতিস্থাপন" (এটি ব্রেভনি, ডায়নামিক, রসি, বনফিলিওলি ইত্যাদি জাতীয় ব্র্যান্ডের অনুরূপ পণ্যগুলির সাথে প্রতিস্থাপন করা যেতে পারে)। নকশা ধারণা এবং উত্পাদন প্রযুক্তি কিছু ইউরোপীয় দেশের সাথে সিঙ্ক্রোনাইজ করা হয়। স্থানীয়ভাবে পরিষেবাগুলির কারণে, এটি নির্মাণ যন্ত্রপাতি, শিপ সহায়ক মেশিনারি, খনির যন্ত্রপাতি, টেক্সটাইল প্রিন্টিং এবং ডাইং মেশিনারিগুলির মতো ভাল ব্যয় পারফরম্যান্সের মতো শিল্প ক্ষেত্রে ব্যবহারকারীদের দ্বারা স্বীকৃত হয়েছে। (লেখক: এসজিআর, অ্যাঞ্জি জাং)
