পাওয়ার ট্রান্সমিশনের নির্ভুলতা নিয়ন্ত্রণ: প্ল্যানেটারি গিয়ার রিডুসারগুলির নকশা এবং অ্যাপ্লিকেশন কৌশল

বেসিক ধারণা এবং কাজের নীতি গ্রহের গিয়ার হ্রাসকারী

প্ল্যানেটারি গিয়ার রিডুসারগুলি, যা প্ল্যানেটারি গিয়ারবক্স হিসাবেও পরিচিত, এটি এক ধরণের নির্ভুলতা এবং উচ্চ-দক্ষতা সংক্রমণ ডিভাইস। তাদের প্রাথমিক কাজটি হ'ল গতি হ্রাস করা এবং টর্ককে বাড়ানো। তাদের অনন্য "প্ল্যানেটারি" সংক্রমণ কাঠামোর জন্য তাদের নামকরণ করা হয়েছে, যেখানে মূল উপাদানগুলি একটি কেন্দ্রীয় গিয়ারের চারপাশে ঘোরে, অনেকটা সূর্যের প্রদক্ষিণকারী গ্রহের মতো।

মূল উপাদান এবং তাদের কার্য

একটি স্ট্যান্ডার্ড প্ল্যানেটারি গিয়ার রিডুসার চারটি প্রধান অংশ নিয়ে গঠিত:::::::

1. সান গিয়ার : গিয়ার সিস্টেমের কেন্দ্রে অবস্থিত, এটি ড্রাইভিং গিয়ার। এটি সাধারণত মোটর বা অন্যান্য পাওয়ার উত্সের সাথে সংযোগ স্থাপন করে এবং পাওয়ার ইনপুট হিসাবে কাজ করে।
2. প্ল্যানেট গিয়ার্স : বেশ কয়েকটি গিয়ার সমানভাবে সূর্যের গিয়ারের চারপাশে বিতরণ করা হয়েছে। গ্রহ ক্যারিয়ারে মাউন্ট করা, তারা সূর্যের গিয়ারের চারপাশে ঘোরাঘুরি করার সময় তাদের নিজস্ব অক্ষগুলিতে ঘোরান।
3. প্ল্যানেট ক্যারিয়ার : ফ্রেমওয়ার্ক যা সমস্ত গ্রহের গিয়ারগুলি ধারণ করে এবং সংযুক্ত করে। এটি এর আউটপুট শেষ প্ল্যানেটারি গিয়ার রিডুসার , গ্রহের গিয়ারগুলি ঘোরানোর ফলে শক্তি সরবরাহ করা।
4. রিং গিয়ার : একটি অভ্যন্তরীণ দাঁতযুক্ত রিং গিয়ার যা সমস্ত গ্রহের গিয়ারগুলি বন্ধ করে দেয়। এটি সাধারণত স্থির থাকে এবং চালিত গিয়ার হিসাবে কাজ করে।

কাজের নীতি

গ্রহের গিয়ার রিডুসারের কাজের প্রক্রিয়াটি নিম্নলিখিত হিসাবে সংক্ষিপ্ত করা যেতে পারে:

1. পাওয়ার ইনপুট : একটি মোটর বা অন্যান্য পাওয়ার উত্স ড্রাইভ করে সান গিয়ার উচ্চ গতিতে ঘোরানো।
2. শক্তি সংক্রমণ : ঘোরানো সান গিয়ার আশেপাশের সাথে মেশানো প্ল্যানেট গিয়ার্স , তাদের নিজস্ব অক্ষগুলিতে ঘোরানোর কারণ।
3. ঘূর্ণন এবং বিপ্লব : যেহেতু রিং গিয়ার স্থির, প্ল্যানেট গিয়ার্স দ্বারা ধাক্কা দেওয়া হয় সান গিয়ার , তাদের নিজস্ব অক্ষগুলিতে ঘোরানোর সময় সূর্যের গিয়ারের কেন্দ্রীয় অক্ষের চারপাশে ঘোরাফেরা করার কারণ। এই বিপ্লব চালায় প্ল্যানেট ক্যারিয়ার .
4. পাওয়ার আউটপুট :: প্ল্যানেট ক্যারিয়ার's ঘূর্ণন গতি এর তুলনায় উল্লেখযোগ্যভাবে কম সান গিয়ার's গতি, তবে এর টর্ক প্রশস্ত করা হয়েছে। অতএব, প্ল্যানেট ক্যারিয়ার গতি হ্রাস এবং টর্ক পরিবর্ধনের প্রভাব অর্জন করে আউটপুট শেষ হিসাবে কাজ করে।

প্যারামিটারের তুলনা: গ্রহের বনাম অন্যান্য সংক্রমণ প্রকার

এর সুবিধাগুলি হাইলাইট করার জন্য, এখানে একটি সংক্ষিপ্ত তুলনা গ্রহের গিয়ার হ্রাসকারী অন্যান্য traditional তিহ্যবাহী সংক্রমণ প্রকারের সাথে যেমন সমান্তরাল-শ্যাফ্ট গিয়ার রিডুসার এবং কৃমি গিয়ার ড্রাইভ।

গ্রহের গিয়ার হ্রাসকারী: Design, Applications, and Selection Guide

প্ল্যানেটারি গিয়ার হ্রাসকারীরা তাদের অনন্য কাঠামো এবং দুর্দান্ত পারফরম্যান্সের কারণে আধুনিক নির্ভুলতা ড্রাইভ সিস্টেমগুলির একটি মূল উপাদান হয়ে উঠেছে। সরঞ্জামগুলির দক্ষ ও স্থিতিশীল অপারেশন নিশ্চিত করার জন্য তাদের নকশা, অ্যাপ্লিকেশন ক্ষেত্রগুলি এবং সঠিক নির্বাচন পদ্ধতিগুলি বোঝা গুরুত্বপূর্ণ।

প্ল্যানেটারি গিয়ার হ্রাসকারীদের জন্য অ্যাপ্লিকেশন কৌশল

তাদের উচ্চ নির্ভুলতা, উচ্চ টর্কের ঘনত্ব এবং কমপ্যাক্ট আকারের জন্য ধন্যবাদ, গ্রহের গিয়ার হ্রাসকারী বিভিন্ন শিল্পে গুরুত্বপূর্ণ ভূমিকা পালন করুন। তাদের প্রধান প্রয়োগের ক্ষেত্রগুলির মধ্যে রয়েছে:

• যথার্থ ড্রাইভ : অটোমেশন সরঞ্জামগুলিতে, সিএনসি মেশিন সরঞ্জাম, রোবট জয়েন্টগুলি, মেডিকেল ডিভাইস এবং মুদ্রণ যন্ত্রপাতি, প্ল্যানেটারি গিয়ার রিডুসারs সুনির্দিষ্ট গতি এবং অবস্থান নিয়ন্ত্রণ অর্জন করতে ব্যবহৃত হয়। তাদের নিম্ন প্রতিক্রিয়া এবং উচ্চ অনমনীয়তা সঠিক গতি ট্র্যাজেক্টরিগুলি এবং পুনরাবৃত্তিযোগ্য অবস্থানের নির্ভুলতা নিশ্চিত করার মূল চাবিকাঠি।
• ভারী শুল্ক অ্যাপ্লিকেশন : এমন সরঞ্জামগুলিতে যা প্রচুর টর্ককে সহ্য করতে হবে, যেমন ধাতুবিদ্যা, খনন, নির্মাণ যন্ত্রপাতি (উদাঃ, ক্রেন, খননকারী) এবং বায়ু টারবাইনগুলি, প্ল্যানেটারি গিয়ার রিডুসারs আকার হ্রাস এবং সামগ্রিক সরঞ্জামের দক্ষতা উন্নত করার সময় নির্ভরযোগ্যভাবে প্রচুর শক্তি প্রেরণ করতে পারে।
• বিশেষ পরিবেশ অ্যাপ্লিকেশন : কিছু বিশেষভাবে ডিজাইন করা প্ল্যানেটারি গিয়ার রিডুসারs চরম পরিবেশের সাথে খাপ খাইয়ে নিতে পারে। উদাহরণস্বরূপ, বিশেষ সিল এবং লুব্রিক্যান্ট সহ মডেলগুলি উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, ভ্যাকুয়াম বা ক্লিনরুমের মতো কঠোর পরিস্থিতিতে স্থিরভাবে কাজ করতে পারে, উত্পাদন লাইনের ধারাবাহিকতা নিশ্চিত করে।

জন্য নির্বাচন গাইড গ্রহের গিয়ার হ্রাসকারী

ডান নির্বাচন করা প্ল্যানেটারি গিয়ার রিডুসার এর কার্যকারিতা এবং দীর্ঘায়ু নিশ্চিত করার মূল বিষয়। নির্বাচনের সময় বিবেচনা করার জন্য মূল পরামিতি এবং পদক্ষেপগুলি এখানে রয়েছে:

1. পারফরম্যান্স প্যারামিটার বিবেচনা
   • অনুপাত : প্রয়োজনীয় আউটপুট এবং ইনপুট গতি দ্বারা নির্ধারিত। এটি সাধারণত একটি পূর্ণসংখ্যার অনুপাত হিসাবে প্রকাশিত হয় (উদাঃ, 3: 1, 5: 1, 10: 1)।
   • রেটযুক্ত টর্ক :: maximum output torque that the প্ল্যানেটারি গিয়ার রিডুসার রেটযুক্ত শর্তে অবিচ্ছিন্ন এবং নিরাপদে পরিচালনা করতে পারে। প্রয়োজনীয় অপারেটিং টর্কটি এই মানের চেয়ে কম বা সমান হওয়া উচিত।
   • ব্যাকল্যাশ :: angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • রেট আউটপুট গতি :: output speed at which the reducer can operate stably for extended periods under rated torque.
   • দক্ষতা :: ratio of output power to input power, representing energy loss. The efficiency of a single-stage প্ল্যানেটারি গিয়ার রিডুসার সাধারণত খুব বেশি (> 97%)।
2. মাউন্টিং পদ্ধতি এবং ইন্টারফেস
   • ফ্ল্যাঞ্জ এবং ইনপুট শ্যাফ্ট : মোটরটির মাউন্টিং ফ্ল্যাঞ্জ এবং শ্যাফ্ট ব্যাসের সাথে অবশ্যই পুরোপুরি মিলবে। সাধারণ ইন্টারফেসের ধরণের মধ্যে নলাকার, স্প্লাইন বা কীড শ্যাফ্ট অন্তর্ভুক্ত।
   • আউটপুট শেষ ইন্টারফেস : লোড প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত আউটপুট ফর্মটি চয়ন করুন, যেমন একটি শক্ত আউটপুট শ্যাফ্ট, কীওয়ে সহ একটি ফাঁকা শ্যাফ্ট বা একটি ফ্ল্যাঞ্জ-মাউন্ট আউটপুট।
3. পরিবেশগত কারণগুলি
   • অপারেটিং তাপমাত্রা : নিশ্চিত করুন যে রেডুসারটি প্রত্যাশিত পরিবেষ্টিত তাপমাত্রার সীমার মধ্যে স্থিরভাবে পরিচালনা করতে পারে এবং যদি প্রয়োজন হয় তবে উচ্চ- বা নিম্ন-তাপমাত্রার লুব্রিকেন্টগুলি চয়ন করুন।
   • প্রবেশ সুরক্ষা (আইপি) রেটিং : নির্বাচন করুন ক প্ল্যানেটারি গিয়ার রিডুসার অভ্যন্তরীণ উপাদানগুলিকে ক্ষতি থেকে রক্ষা করতে কার্যকারী পরিবেশের ধুলা এবং আর্দ্রতার অবস্থার উপর ভিত্তি করে উপযুক্ত আইপি রেটিং সহ।

কী প্ল্যানেটারি গিয়ার রিডুসার প্যারামিটারগুলির তুলনা

কীভাবে বিভিন্ন স্পেসিফিকেশন বুঝতে সাহায্য করতে গ্রহের গিয়ার হ্রাসকারী বিভিন্ন চাহিদা পূরণ করুন, এখানে কী পরামিতিগুলির তুলনা:

পারফরম্যান্স অপ্টিমাইজেশন এবং শিল্পের দৃষ্টিভঙ্গি

প্ল্যানেটারি গিয়ার রিডুসার প্রযুক্তির ভবিষ্যতের বিকাশ উচ্চ কার্যকারিতা, বুদ্ধি এবং টেকসইতার দাবির সাথে ঘনিষ্ঠভাবে আবদ্ধ। সাংহাই এসজিআর ভারী শিল্প যন্ত্রপাতি কোং, লিমিটেডের বিকাশের পথটি এই প্রবণতাগুলি নিশ্চিত করে, বিশেষত এর মধ্যে রয়েছে কমপ্যাক্টনেস, মডুলারিটি, কম কম্পন, কম শব্দ , এবং high-end R&D .

প্ল্যানেটারি গিয়ার রিডুসার পারফরম্যান্স অনুকূলকরণের কৌশলগুলি

শিল্প অ্যাপ্লিকেশনগুলিতে উচ্চতর নির্ভুলতার চাহিদা মেটাতে, এর পারফরম্যান্স অপ্টিমাইজেশন গ্রহের গিয়ার হ্রাসকারী নিম্নলিখিত দিকগুলিতে ফোকাস:

1. মডুলার এবং স্ট্যান্ডার্ডাইজড ডিজাইন :
   • কৌশল : এর মূল উপাদানগুলি ডিজাইন করে প্ল্যানেটারি গিয়ার রিডুসার (যেমন গিয়ার সেট, হাউজিং) একটি মডুলার উপায়ে, বিভিন্ন গিয়ার অনুপাত, টর্ক এবং মাউন্টিং পদ্ধতি সহ পণ্যগুলি দ্রুত একত্রিত হতে পারে। এটি কাস্টমাইজেশনের সময়কে উল্লেখযোগ্যভাবে সংক্ষিপ্ত করে এবং উত্পাদন ব্যয় হ্রাস করে। সাংহাই এসজিআর ভারী শিল্প যন্ত্রপাতি কোং, লিমিটেড এই শিল্পের প্রবণতা অনুসরণ করে, উত্পাদন দক্ষতা এবং বাজারের প্রতিক্রিয়াশীলতা উন্নত করতে এই ধারণাটিকে তার পণ্য লাইনে একীভূত করে।
   • প্যারামিটার Comparison : মডুলার ডিজাইনটি উল্লেখযোগ্য সুবিধা দেয় বিতরণ সময় এবং ব্যয় সম্পূর্ণ কাস্টমাইজেশনের তুলনায়।

     	মডুলার পণ্য	কাস্টমাইজড পণ্য
     	স্বল্প বিতরণ সময়, কম ব্যয় .	দীর্ঘতর বিতরণ সময়, উচ্চ ব্যয় .

2. শব্দ এবং কম্পন হ্রাস প্রযুক্তি :
   • কৌশল : এর শব্দ এবং কম্পন হ্রাস প্ল্যানেটারি গিয়ার রিডুসার এর কার্যকারিতা এবং ব্যবহারকারীর অভিজ্ঞতা বাড়ানোর মূল চাবিকাঠি। এটি প্রাথমিকভাবে গিয়ার দাঁত প্রোফাইলটি অনুকূল করে, উচ্চ-নির্ভুলতা গ্রাইন্ডিং প্রক্রিয়াগুলি (যেমন সাংহাই এসজিআর এর চার-অক্ষের লিঙ্কেজ কমপ্লেক্স প্রোফাইল গ্রাইন্ডিং মেশিন) ব্যবহার করে এবং উচ্চ-পারফরম্যান্স হাউজিং উপকরণ এবং স্যাঁতসেঁতে কাঠামো নির্বাচন করে অর্জন করা হয়। সুনির্দিষ্ট সমাবেশ এবং ভারসাম্য কার্যকরভাবে কম্পনের উত্সগুলি হ্রাস করে।
   • প্রযুক্তি তুলনা :

     	স্ট্যান্ডার্ড স্পার গিয়ার্স	হেলিকাল গিয়ার্স	যথার্থ স্থল গিয়ার্স
     	শব্দ এবং কম্পন বৃহত্তর , কম শব্দের প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।	শব্দ এবং কম্পন ছোট , উচ্চ-টর্ক এবং উচ্চ-নির্ভুলতা অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, উচ্চতর লোড ক্ষমতা।	অত্যন্ত কম শব্দ এবং কম্পন , সর্বোচ্চ নির্ভুলতা, সাংহাই এসজিআর এর মতো উচ্চ-শেষ নির্মাতাদের জন্য একটি মূল প্রযুক্তির প্রতিনিধিত্ব করে।

ভবিষ্যতের প্রবণতা প্ল্যানেটারি গিয়ার রিডুসার প্রযুক্তি

এর উন্নয়নের ভিত্তিতে সাংহাই এসজিআর ভারী শিল্প যন্ত্রপাতি কোং, লিমিটেড, শিল্পের মূল ভবিষ্যতের প্রবণতাগুলির মধ্যে রয়েছে:

1. বুদ্ধি এবং ডিজিটালাইজেশন :
   • প্রবণতা : ভবিষ্যত প্ল্যানেটারি গিয়ার রিডুসারs কেবল সাধারণ যান্ত্রিক উপাদানগুলির চেয়ে বেশি হবে। সেন্সরগুলিকে সংহত করে, তারা রিয়েল টাইমে তাদের নিজস্ব তাপমাত্রা, কম্পন এবং তৈলাক্তকরণের স্থিতি পর্যবেক্ষণ করতে পারে এবং বিশ্লেষণের জন্য ক্লাউডে ডেটা আপলোড করতে পারে। এটি সক্ষম করবে ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ , ব্যর্থতা হওয়ার আগে প্রাথমিক সতর্কতা সরবরাহ করা এবং এইভাবে ব্যয়বহুল ডাউনটাইম প্রতিরোধ করা।
   • সাংহাই এসজিআর এর সাথে প্রাসঙ্গিকতা :: company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. লাইটওয়েটিং এবং উচ্চ সংহতকরণ :
   • প্রবণতা : যেমন রোবোটিক্স এবং অটোমেশন সরঞ্জামগুলি ছোট আকার এবং কম ওজনের দাবি করে, প্ল্যানেটারি গিয়ার রিডুসারs আরও কমপ্যাক্ট এবং হালকা হয়ে উঠতে বিকশিত হচ্ছে। নতুন উপকরণ, উত্পাদন প্রক্রিয়াগুলি (যেমন ইন্টিগ্রেটেড ছাঁচনির্মাণ প্রযুক্তি) এবং অনুকূলিত স্ট্রাকচারাল ডিজাইনগুলি হ্রাসকারীদের উচ্চ লোড ক্ষমতা বজায় রেখে ছোট আকার এবং হালকা ওজন অর্জনের অনুমতি দেবে।
3. High-Precision Manufacturing and R&D :
   • প্রবণতা : উচ্চ নির্ভুলতা একটি এর মূল প্ল্যানেটারি গিয়ার রিডুসার's প্রতিযোগিতা। দেশীয়ভাবে উদ্ভাবিত টরয়েডাল কৃমি এবং হব পরিমাপের উপকরণ এবং পিএইচডি এবং সিনিয়র ইঞ্জিনিয়ারদের সমন্বয়ে গঠিত একটি গবেষণা ও উন্নয়ন দলগুলির মতো উন্নত সরঞ্জাম থাকা পণ্যের নির্ভুলতার উন্নতি এবং একটি প্রযুক্তিগত শৈল তৈরির মূল বিষয়। সাংহাই এসজিআর ভারী শিল্প যন্ত্রপাতি কোং, লিমিটেডের সাফল্য হ'ল উচ্চ-সরঞ্জাম এবং প্রতিভাতে দীর্ঘমেয়াদী বিনিয়োগের একটি প্রমাণ।

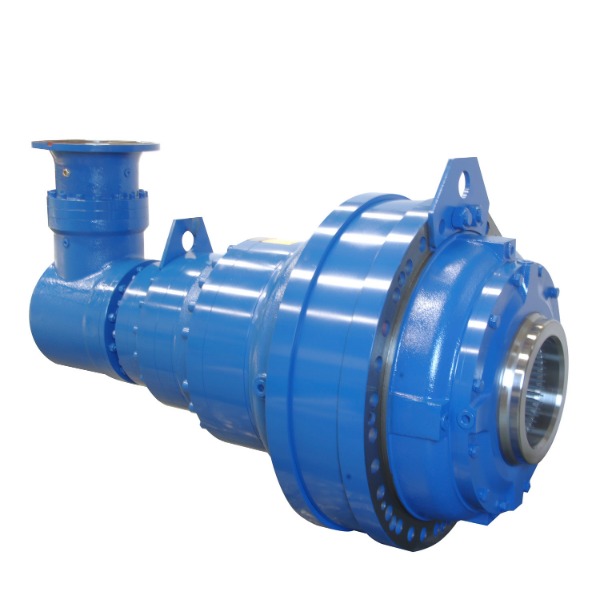

ফ্ল্যাঞ্জ ইনপুট ডান কোণ বড় আউটপুট টর্ক প্ল্যানেটারি গিয়ারবক্স মোটর সহ
