একক এবং মাল্টি-স্টেজ গ্রহীয় গিয়ারবক্সগুলির মধ্যে পার্থক্যগুলি কী কী?

শিল্প শক্তি সংক্রমণ বিশ্বে, গ্রহীয় গিয়ারবক্সগুলি উচ্চ-পারফরম্যান্স যন্ত্রপাতিগুলির মেরুদণ্ডে পরিণত হয়েছে। সরঞ্জামগুলির দাবিগুলি যেমন বিকশিত হয়-উচ্চতর টর্ক, বৃহত্তর দক্ষতা এবং আরও কমপ্যাক্ট ডিজাইন-ওএমএস এবং সিস্টেম ইন্টিগ্রেটারগুলির একটি সমালোচনামূলক সিদ্ধান্তের মুখোমুখি হয়: তারা কি একটি একক-পর্যায় বেছে নেয় বা মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্স ? এই দুটি কনফিগারেশনের মধ্যে পার্থক্য বোঝা মেশিনের কর্মক্ষমতা, নির্ভরযোগ্যতা এবং মালিকানার মোট ব্যয়কে অনুকূলকরণের জন্য প্রয়োজনীয়।

সাংহাই ভিত্তিক একটি শীর্ষস্থানীয় গ্রহের গিয়ারবক্স প্রস্তুতকারক এসজিআর-এ আমরা একক-পর্যায় এবং মাল্টি-স্টেজ গ্রহের গিয়ারবক্স উভয় ক্ষেত্রেই বিশেষজ্ঞ, পাশাপাশি ডাবল-এনভেলপিং ওয়ার্ম গিয়ারবক্সগুলিও বিশেষজ্ঞ। 15 বছরেরও বেশি ইঞ্জিনিয়ারিং দক্ষতা, একটি 15,000㎡ উত্পাদন সুবিধা এবং পিএইচডি এর একটি দল গবেষক এবং সিনিয়র ইঞ্জিনিয়াররা, আমরা সংক্রমণ সমাধানগুলি ডিজাইন করি যা অ-এক্সক্যাভেশন ড্রিলিং, খনন, বিদ্যুৎ উত্পাদন, টেক্সটাইল যন্ত্রপাতি এবং আরও অনেক কিছুর কঠোর চাহিদা পূরণ করে।

আসুন আমরা একক এবং মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্সগুলির মধ্যে মূল পার্থক্যগুলি সন্ধান করি-এবং কেন এসজিআর এর মাল্টি-স্টেজ গ্রহের গিয়ারবক্সগুলি বাজারে দাঁড়িয়ে আছে।

(1) একক-পর্যায়ের গ্রহীয় গিয়ারবক্স: সরলতা, দক্ষতা এবং কমপ্যাক্টনেস

একটি একক-পর্যায়ের প্ল্যানেটারি গিয়ারবক্সে একটি সান গিয়ার, একাধিক প্ল্যানেট গিয়ার, একটি রিং গিয়ার এবং একটি ক্যারিয়ার থাকে। পাওয়ার একটি একক হ্রাস পর্যায়ের মাধ্যমে সংক্রমণ করা হয়, এটি গ্রহীয় পরিবারে সবচেয়ে সোজা এবং দক্ষ কনফিগারেশন হিসাবে তৈরি করে।

সিঙ্গ-স্টেজ প্ল্যানেটারি গিয়ারবক্সের মূল বৈশিষ্ট্যগুলি:

গতি অনুপাতের পরিসীমা: সাধারণত 3: 1 থেকে 10: 1

সংক্রমণ দক্ষতা: মেকানিকাল ড্রাইভে সর্বোচ্চ পর্যায়ে ≥97%

কমপ্যাক্ট ডিজাইন: ন্যূনতম অক্ষীয় দৈর্ঘ্য এবং লাইটওয়েট, স্থান-সীমাবদ্ধ অ্যাপ্লিকেশনগুলির জন্য আদর্শ

লো ব্যাকল্যাশ: যথার্থ-স্থল গিয়ারগুলি ≤3 আর্কমিন ব্যাকল্যাশ অর্জন করে, সার্ভো এবং মোশন কন্ট্রোল সিস্টেমের জন্য উপযুক্ত

উচ্চ শক্তি ঘনত্ব: ন্যূনতম তাপ উত্পাদন সঙ্গে দক্ষ শক্তি প্রবাহ

একক-পর্যায়ের গ্রহীয় গিয়ারবক্সের অ্যাপ্লিকেশন:

• বৈদ্যুতিক চালিত অনুভূমিক দিকনির্দেশক ড্রিলিং (এইচডিডি) রিগস
• ছোট থেকে মাঝারি জেনারেটর
• মাঝারি টর্কের প্রয়োজনীয়তা সহ কনভেয়র সিস্টেমগুলি
• রোবোটিক্স এবং স্বয়ংক্রিয় সমাবেশ লাইন

একক-পর্যায়ের প্ল্যানেটারি গিয়ারবক্সগুলি এমন পরিস্থিতিতে ছাড়িয়ে যায় যেখানে দক্ষতা, প্রতিক্রিয়ার গতি এবং কমপ্যাক্টনেসকে অগ্রাধিকার দেওয়া হয়। এটি উচ্চ-গতির ইনপুট উত্সগুলির জন্য পছন্দসই পছন্দ (উদাঃ, 1500–3000 আরপিএম মোটর) যার জন্য মাঝারি গতি হ্রাস এবং মসৃণ অপারেশন প্রয়োজন।

যাইহোক, যখন অ্যাপ্লিকেশনগুলি উচ্চ হ্রাস অনুপাত বা বৃহত্তর আউটপুট টর্কের দাবি করে, তখন একটি একক পর্যায়টি তার শারীরিক সীমাতে পৌঁছে যায়। এখানেই মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্স উচ্চতর সমাধান হয়ে যায়।

(২) মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্স: শক্তি, টর্ক এবং বহুমুখিতা

একটি মাল্টি-স্টেজ গ্রহের গিয়ারবক্স (সাধারণত দুটি বা তিনটি পর্যায়) একক আবাসনগুলির মধ্যে সিরিজের একাধিক গ্রহের সেটগুলিকে সংযুক্ত করে। প্রথম পর্যায়ে আউটপুট পরবর্তী ইনপুট হয়ে যায়, হ্রাস অনুপাত এবং টর্ক আউটপুটকে গুণ করে।

মূল বৈশিষ্ট্য:

• গতি অনুপাতের পরিসীমা: 20: 1 থেকে 100: 1 (উদাঃ, 5: 1 × 4: 1 = 20: 1)
• আউটপুট টর্ক: একই ফ্রেম আকারের জন্য একক-পর্যায়ের তুলনায় উল্লেখযোগ্যভাবে বেশি
• দক্ষতা: অতিরিক্ত গিয়ার মেসের কারণে কিছুটা কম, তবে দুটি পর্যায়ে এখনও 94% –96% এ বেশি
• কাঠামোগত অনমনীয়তা: একাধিক পর্যায়ে বর্ধিত লোড বিতরণ শক লোডের অধীনে স্থায়িত্ব উন্নত করে
• কাস্টমাইজেশন নমনীয়তা: নির্দিষ্ট লোড প্রোফাইলগুলি পূরণ করতে বিভিন্ন গিয়ার অনুপাত এবং উপকরণ একত্রিত করতে পারেন

মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্সের অ্যাপ্লিকেশন:

• ভারী শুল্ক অ-এক্সক্যাভেশন ড্রিলিং রিগগুলির জন্য 100,000 এনএম টর্ক প্রয়োজন
• মাইনিং কনভেয়র এবং ক্রাশারগুলি অবিচ্ছিন্ন লোডের অধীনে পরিচালিত
• উইন্ড টারবাইন পিচ এবং ইয়াও ড্রাইভ
• বড় শিল্প মিশ্রণকারী এবং এক্সট্রুডার

যদিও মাল্টি-স্টেজ গিয়ারবক্সগুলি কিছুটা দীর্ঘ এবং ভারী, তবে একটি নিয়ন্ত্রিত, দক্ষ পদ্ধতিতে উচ্চ টর্ক সরবরাহ করার তাদের দক্ষতা তাদের শিল্প পরিবেশের দাবিতে অপরিহার্য করে তোলে। তারা বাহ্যিক গতি হ্রাসকারী বা অদক্ষ কৃমি গিয়ার সংমিশ্রণের প্রয়োজনীয়তা দূর করে, সিস্টেম ডিজাইনকে স্ট্রিমলাইন করে এবং নির্ভরযোগ্যতা উন্নত করে।

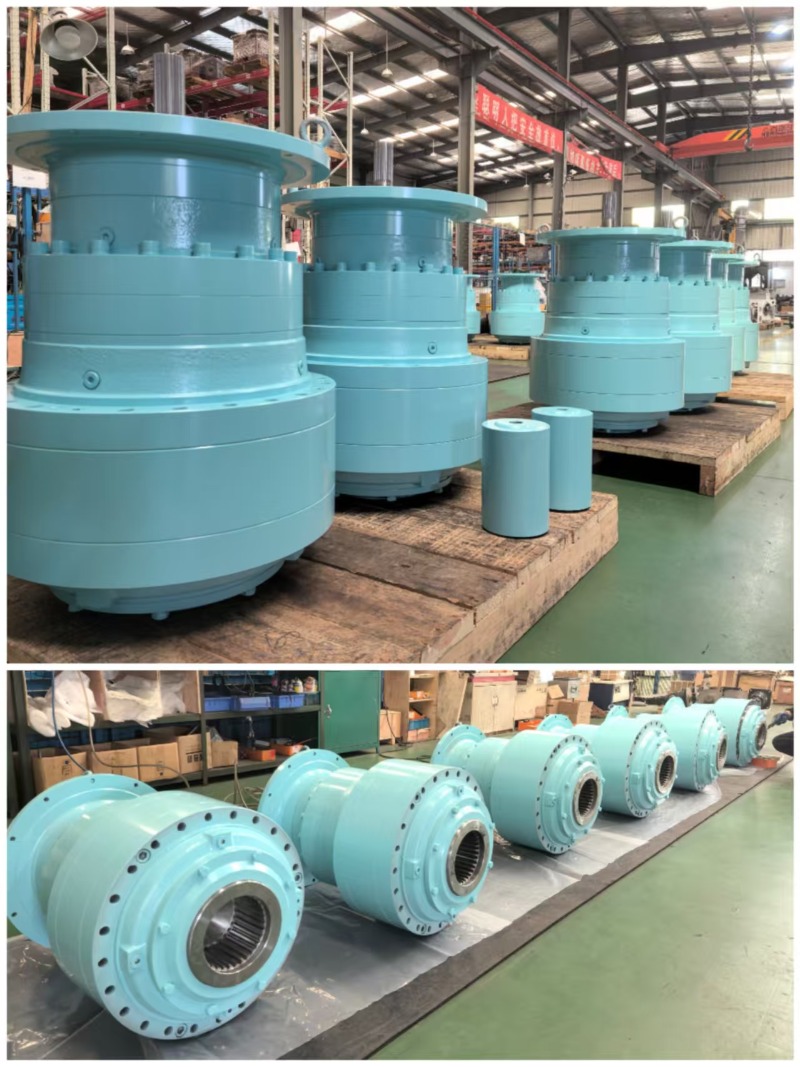

(3) এসজিআর মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্স: চরম পারফরম্যান্সের জন্য ইঞ্জিনিয়ারড

এসজিআর-তে, আমরা কেবল মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্সগুলি তৈরি করি না-আমরা তাদের বাস্তব-বিশ্বের শিল্প চ্যালেঞ্জগুলির জন্য ইঞ্জিনিয়ার করি। আমাদের মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্সগুলি টর্কের ক্ষমতা, দক্ষতা এবং পরিষেবা জীবনে স্ট্যান্ডার্ড অফারগুলিকে ছাড়িয়ে যাওয়ার জন্য ডিজাইন করা হয়েছে।

এসজিআর মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্সগুলির মূল সুবিধাগুলি:

• মালিকানাধীন গিয়ার অপ্টিমাইজেশন: আমাদের ইন-হাউস টরয়েডাল কৃমি জুটি অপ্টিমাইজেশন সিস্টেম এবং উন্নত সসীম উপাদান বিশ্লেষণ সর্বোত্তম দাঁত যোগাযোগ, লোড বিতরণ এবং শব্দ হ্রাস নিশ্চিত করে-এমনকি সম্পূর্ণ লোডের অধীনে।
• উচ্চ-নির্ভুলতা উত্পাদন: গিয়ারগুলি 20 ক্রিমেন্টি অ্যালো স্টিল থেকে কার্বুরাইজড, নিভে যাওয়া থেকে যথার্থ-কাটা। এটি দীর্ঘমেয়াদী স্থায়িত্ব এবং ন্যূনতম পরিধান নিশ্চিত করে।
• ইন্টিগ্রেটেড টেস্টিং এবং বৈধতা: প্রতিটি এসজিআর গিয়ারবক্স আমাদের ইন-হাউস টেস্ট বেঞ্চগুলিতে পূর্ণ-পাওয়ার পারফরম্যান্স টেস্টিংয়ের মধ্য দিয়ে যায়, তাপমাত্রা, কম্পন এবং দক্ষতার জন্য বাস্তব অপারেটিং শর্তগুলি অনুকরণ করে।
• কাস্টম সলিউশনস: আমরা উপযুক্ত গতির অনুপাত, মাউন্টিং কনফিগারেশন, লুব্রিকেশন সিস্টেম এবং মনিটরিং ইন্টারফেসগুলি সরবরাহ করি।

এসজিআর মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্সগুলির প্রধান অ্যাপ্লিকেশন:

• অ-এক্সক্যাভেশন ড্রিলিং: এসজিআর মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্সগুলি পাওয়ার ইলেকট্রিক এবং ডিজেল-চালিত এইচডিডি রিগগুলি, রক অনুপ্রবেশ এবং পাইপ রিমিংয়ের জন্য প্রয়োজনীয় উচ্চ টর্ক এবং নিম্ন-গতি নিয়ন্ত্রণ সরবরাহ করে।
• খনির ও কোয়ারিং: ভারী শুল্ক পরিবাহক এবং ক্রাশারগুলিতে ব্যবহৃত, আমাদের গিয়ারবক্সগুলি অবিচ্ছিন্ন অপারেশন এবং ঘন ঘন লোড শকগুলি সহ্য করে।
• বিদ্যুৎ উত্পাদন: স্থিতিশীল, স্বল্প রক্ষণাবেক্ষণের কার্যকারিতা নিশ্চিত করে ছোট-স্কেল জেনারেটর এবং সহায়ক ড্রাইভে সংহত।

এসজিআর একটি সাংহাই হাই-টেক এন্টারপ্রাইজ এবং শহরের "বিশেষায়িত, পরিশীলিত, অনন্য এবং উদ্ভাবনী" (ঝুয়ান জিং তে সিন) প্রোগ্রামে তালিকাভুক্ত। আমাদের এন-সিরিজ প্ল্যানেটারি গিয়ারবক্স চীন গিয়ার অ্যাসোসিয়েশনের "বিজ্ঞান ও প্রযুক্তি অর্জনের প্রথম পুরস্কার" (২০০৯) জিতেছে এবং এটি একটি সাংহাই হাই-টেক ট্রান্সফর্মেশন প্রকল্প হিসাবে স্বীকৃত হয়েছিল। আমরা একাধিক আবিষ্কার এবং ইউটিলিটি মডেল পেটেন্টগুলি ধারণ করি, উদ্ভাবনের প্রতি আমাদের প্রতিশ্রুতি প্রতিফলিত করে।

উপসংহার: আপনার আবেদনের জন্য সঠিক প্ল্যানেটারি গিয়ারবক্স নির্বাচন করা

একক-পর্যায় এবং মাল্টি-স্টেজ প্ল্যানেটারি গিয়ারবক্সগুলির মধ্যে পছন্দ আপনার মেশিনের গতি, টর্ক, দক্ষতা এবং স্থানের প্রয়োজনীয়তার উপর নির্ভর করে।

• উচ্চ দক্ষতা, কমপ্যাক্টনেস এবং মাঝারি হ্রাস প্রয়োজনের জন্য একক-পর্যায়ের চয়ন করুন।
• উচ্চ টর্ক, বৃহত গতি হ্রাস এবং ভারী শুল্ক অপারেশনটির জন্য মাল্টি-স্টেজ চয়ন করুন।

একটি শীর্ষস্থানীয় চীন প্ল্যানেটারি গিয়ারবক্স সংস্থা হিসাবে, এসজিআর আপোষহীন মানের সাথে উভয় কনফিগারেশন সরবরাহ করে। আমাদের মাল্টি-স্টেজ গ্রহের গিয়ারবক্সগুলি, বিশেষত, পাওয়ার ট্রান্সমিশন ইঞ্জিনিয়ারিংয়ের শিখর উপস্থাপন করে row

OEMS এবং শিল্প নির্মাতাদের জন্য একটি নির্ভরযোগ্য, উদ্ভাবনী এবং প্রযুক্তিগতভাবে উন্নত গিয়ারবক্স অংশীদার খুঁজছেন, এসজিআর হ'ল স্মার্ট পছন্দ। আপনার অ্যাপ্লিকেশনটি নিয়ে আলোচনা করতে আজই আমাদের সাথে যোগাযোগ করুন এবং কীভাবে আমাদের গ্রহীয় গিয়ারবক্সগুলি আপনার সরঞ্জামের কার্যকারিতা উন্নত করতে পারে তা আবিষ্কার করুন ((লেখক, এসজিআর, অ্যাঞ্জি জাং)
