মডুলার ডিজাইন মাস্টারি: ওয়ার্ম গিয়ারহেডস এবং কমপ্যাক্ট অটোমেশনের সাথে সার্ভো মোটর ইন্টিগ্রেশন

** গ্রহের কীট গিয়ার ** উচ্চ-অনুপাত হ্রাস (কৃমি পর্যায় থেকে) এবং উচ্চ ঘূর্ণন সঁচারক ঘনত্ব (গ্রহের পর্যায় থেকে) একটি সংমিশ্রণ প্রতিনিধিত্ব করে। অটোমেশন এবং রোবোটিক্সের জন্য, প্রাথমিক প্রযুক্তিগত চ্যালেঞ্জ শুধুমাত্র গিয়ার ডিজাইনই নয়, বরং বিভিন্ন ধরনের ড্রাইভ মোটরের সাথে বিজোড়, কমপ্যাক্ট এবং মানসম্মত একীকরণ। অত্যন্ত দক্ষ অর্জন কৃমি গিয়ারহেডের সাথে সার্ভো মোটর ইন্টিগ্রেশন একটি শক্তিশালী **মডুলার প্ল্যানেটারি ওয়ার্ম গিয়ার ডিজাইন** স্ট্যান্ডার্ডাইজড ইন্টারফেস এবং ন্যূনতম সমাবেশ ভলিউম ব্যবহার করে।

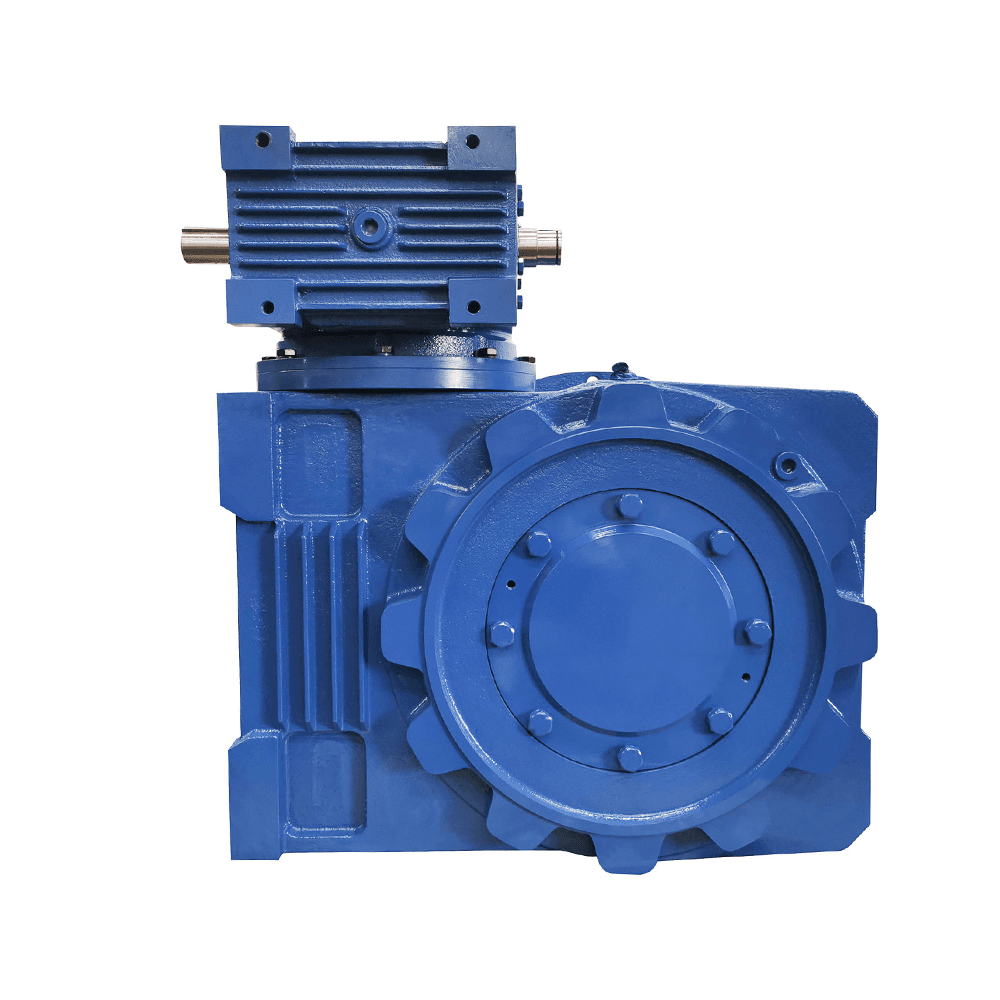

ডাবল স্টেজ টরয়েডাল ওয়ার্ম গিয়ার রিডুসার

মডুলারিটির প্রয়োজনীয়তা: নীতিমালা মডুলার প্ল্যানেটারি ওয়ার্ম গিয়ার ডিজাইন

মডুলার আর্কিটেকচার B2B সরবরাহকারীদের প্রতিটি অর্ডারের জন্য নতুন হাউজিং ইঞ্জিনিয়ারিং ছাড়াই বিভিন্ন মোটর স্পেসিফিকেশনের সাথে মেলে গিয়ারবক্সগুলিকে দ্রুত কনফিগার করতে দেয়।

বহুমুখীতার জন্য প্রমিত ইন্টারফেস

• **কী ইন্টারফেস উপাদান:** গিয়ারবক্স হাউজিংকে কার্যকরী ব্লকে ভাগ করে মডুলারিটি অর্জন করা হয়, সবচেয়ে সমালোচনামূলকভাবে মোটর অ্যাডাপ্টার ফ্ল্যাঞ্জ (ইনপুট) এবং আউটপুট ফ্ল্যাঞ্জ/শ্যাফ্ট কনফিগারেশন।
• **নমনীয়তা:** এটি মূল **প্ল্যানেটারি ওয়ার্ম গিয়ার** প্রক্রিয়াটিকে অপরিবর্তিত থাকার অনুমতি দেয় যখন ইনপুট ব্লকটি যেকোনো প্রস্তুতকারকের কাছ থেকে বিভিন্ন মোটর ফ্রেম আকার (যেমন, NEMA 23, 34, বা বিভিন্ন IEC আকার) গ্রহণ করার জন্য অদলবদল করা হয়।

ইনভেন্টরি ম্যানেজমেন্টে মডুলার আর্কিটেকচারের সুবিধা

একটি উত্পাদন এবং সংগ্রহের দৃষ্টিকোণ থেকে, মডুলারিটি নাটকীয়ভাবে জটিলতা হ্রাস করে। সরবরাহকারীরা নন-মডুলার, কাস্টম-মেশিন সলিউশনের তুলনায় লিড টাইমকে ত্বরান্বিত করে, মূল গিয়ার ইউনিট এবং প্রি-মেশিনড অ্যাডাপ্টার ফ্ল্যাঞ্জের একটি ছোট ইনভেন্টরি বজায় রাখতে পারে।

মডুলার বনাম কাস্টমাইজড ইন্টিগ্রেশন টেবিল

ইনপুট সাইড ইন্টিগ্রেশন: গিয়ারবক্সের জন্য প্রমিত মোটর অ্যাডাপ্টার ফ্ল্যাঞ্জ

মোটর অ্যাডাপ্টার হল ইন্টিগ্রেশনের লিঞ্চপিন। এর নকশা যান্ত্রিক সামঞ্জস্য এবং ড্রাইভ ট্রেনের নির্ভুলতা উভয়ই নির্দেশ করে।

অ্যাডাপ্টার ফ্ল্যাঞ্জ এবং কাপলিং স্ট্যান্ডার্ড নির্ধারণ করা (যেমন, IEC/NEMA)

• **ফ্ল্যাঞ্জ স্ট্যান্ডার্ডাইজেশন:** গিয়ারবক্সের জন্য প্রমিত মোটর অ্যাডাপ্টার ফ্ল্যাঞ্জ আন্তর্জাতিক মাত্রা মান (যেমন, IEC B5 বা NEMA C-Face) কঠোরভাবে মেনে চলতে হবে। এটি বিভিন্ন বৈশ্বিক সরবরাহকারীদের থেকে মোটরগুলির মধ্যে যান্ত্রিক বিনিময়যোগ্যতার গ্যারান্টি দেয়।
• **কাপলিং ডিজাইন:** অভ্যন্তরীণ কাপলিং অবশ্যই মোটর শ্যাফ্ট কীওয়ে বা স্প্লাইনকে মিটমাট করতে হবে, প্রায়শই একটি ঘর্ষণ-লক বা ক্ল্যাম্পিং হাব মেকানিজম ব্যবহার করে। ছোট কম্পনকে স্যাঁতসেঁতে এবং অক্ষীয় প্রান্তিককরণ নিশ্চিত করার সময় কাপলিংকে অবশ্যই সম্পূর্ণ ইনপুট টর্ককে নির্ভরযোগ্যভাবে প্রেরণ করতে হবে।

সর্বোত্তম মোটর-গিয়ারবক্স ঘনত্ব অর্জনের জন্য কৌশল

একাগ্রতা, বা মোটর শ্যাফ্ট এবং গিয়ারবক্স ইনপুট শ্যাফ্টের প্রান্তিককরণ গুরুত্বপূর্ণ। মিসালাইনমেন্ট বিয়ারিং পরিধানকে ত্বরান্বিত করে এবং শব্দ উৎপন্ন করে। অ্যাডাপ্টার ফ্ল্যাঞ্জের নির্ভুল মেশিনিং এবং সেন্টারিং পাইলটগুলির ব্যবহার (স্পিগটগুলি সনাক্ত করা) রেডিয়াল রানআউট কমিয়ে আনার জন্য এবং উচ্চ-গতির অ্যাপ্লিকেশনগুলিতে মসৃণ অপারেশনের জন্য প্রয়োজনীয় উচ্চ প্রান্তিককরণ অর্জনের জন্য অ-আলোচনাযোগ্য কৌশল।

ঘনত্ব অর্জন: The রোবোটিক্সের জন্য কমপ্যাক্ট প্ল্যানেটারি ওয়ার্ম গিয়ারবক্স

অটোমেশনে, বিশেষ করে রোবোটিক্স এবং উপাদান হ্যান্ডলিং, আকার এবং ওজন গুরুত্বপূর্ণ কর্মক্ষমতা সীমাবদ্ধতা। **প্ল্যানেটারি ওয়ার্ম গিয়ার** হাইব্রিড সহজাতভাবে এখানে সুবিধা দেয়।

ওয়ার্ম-প্ল্যানেটারি হাইব্রিড স্ট্রাকচারের স্পেস-সেভিং অ্যাডভান্টেজ

• **ওয়ার্ম গিয়ারের সুবিধা:** প্রথম (কৃমি) পর্যায়টি একটি কমপ্যাক্ট, লম্ব বিন্যাসে উচ্চ হ্রাস অনুপাত প্রদান করে, যা একটি বহু-পর্যায়ের ইনলাইন প্ল্যানেটারি সিস্টেমের তুলনায় সমগ্র ইউনিটের অক্ষীয় দৈর্ঘ্যকে উল্লেখযোগ্যভাবে ছোট করে।
• **প্ল্যানেটারি অ্যাডভান্টেজেস:** দ্বিতীয় (গ্রহের) পর্যায়টি আউটপুটের জন্য প্রয়োজনীয় উচ্চ টর্কের ঘনত্ব নিশ্চিত করে, যা **প্ল্যানেটারি ওয়ার্ম গিয়ার**কে একটি আদর্শ করে তোলে রোবোটিক্সের জন্য কমপ্যাক্ট প্ল্যানেটারি ওয়ার্ম গিয়ারবক্স যেখানে স্থান একটি প্রিমিয়ামে।

ন্যূনতম ভলিউম এবং কম কম্পনের জন্য হাউজিং ইঞ্জিনিয়ারিং

কার্যকরী রোবোটিক্সের জন্য কমপ্যাক্ট প্ল্যানেটারি ওয়ার্ম গিয়ারবক্স ডিজাইনের জন্য সীমিত উপাদান বিশ্লেষণ (এফইএ) প্রয়োজন যাতে উচ্চ দৃঢ়তা বজায় রেখে হাউজিং উপাদানগুলিকে কম করা যায়। হাউজিং আকৃতিটি তাপ অপচয়কে সর্বাধিক করার জন্য এবং অভ্যন্তরীণ বিয়ারিংগুলির জন্য কঠোর সমর্থন প্রদান করার জন্য ইঞ্জিনিয়ার করা হয়েছে, সর্বোচ্চ লোডের অধীনে বিচ্যুতি হ্রাস করা এবং স্পষ্টতা অটোমেশনের জন্য প্রয়োজনীয় কম কম্পন বৈশিষ্ট্যগুলি নিশ্চিত করা।

পারফরমেন্স সিনার্জি: অটোমেশনের জন্য প্ল্যানেটারি ওয়ার্ম ড্রাইভ অপ্টিমাইজেশান

ইন্টিগ্রেশন অবশ্যই বাড়াতে হবে, সামগ্রিক সিস্টেমের কর্মক্ষমতা থেকে বিঘ্নিত হবে না।

ইন্টিগ্রেটেড সিস্টেমে ব্যাকল্যাশ কন্ট্রোল এবং টর্সনাল স্টিফনেস

• **ব্যাকল্যাশ:** নির্ভুল অটোমেশনের জন্য, কম ব্যাকল্যাশ গুরুত্বপূর্ণ। ইনপুট কাপলিং এবং অ্যাডাপ্টারের গুণমান সরাসরি পরিমাপ করা সিস্টেম ব্যাকল্যাশকে প্রভাবিত করে। **প্ল্যানেটারি ওয়ার্ম গিয়ার** অটোমেশনের জন্য ডিজাইন করা ইউনিটগুলি 5 আর্ক-মিনিটের কম ব্যাকল্যাশ অর্জনের জন্য টাইট টলারেন্স মেশিনিং বৈশিষ্ট্যযুক্ত।
• **কঠিনতা:** সম্পূর্ণ ইন্টিগ্রেটেড সিস্টেমে উচ্চ টর্সনাল দৃঢ়তা—মোটর শ্যাফ্ট, কাপলিং এবং গিয়ারবক্স ইনপুট—সঠিক, তাৎক্ষণিক টর্ক ট্রান্সমিশন নিশ্চিত করতে প্রয়োজন, যা এর মূল লক্ষ্য অটোমেশনের জন্য প্ল্যানেটারি ওয়ার্ম ড্রাইভ অপ্টিমাইজেশান .

মধ্যে তাপ ব্যবস্থাপনা কৃমি গিয়ারহেডের সাথে সার্ভো মোটর ইন্টিগ্রেশন

স্লাইডিং ঘর্ষণ কারণে কৃমি পর্যায়ে সহজাতভাবে আরও তাপ উৎপন্ন হয়। কার্যকরী কৃমি গিয়ারহেডের সাথে সার্ভো মোটর ইন্টিগ্রেশন অ্যাডাপ্টার ফ্ল্যাঞ্জ ইন্টারফেসে থার্মাল ট্রান্সফার যৌগ ব্যবহার করে এবং গিয়ার লুব্রিকেন্ট এবং মোটর সিল উভয়ের জীবনকাল সংরক্ষণ করে তাপমাত্রা বৃদ্ধি পরিচালনা করার জন্য হাউজিং পৃষ্ঠের ক্ষেত্রটিকে অপ্টিমাইজ করে এর জন্য দায়ী করা উচিত।

সাংহাই এসজিআর হেভি ইন্ডাস্ট্রি মেশিনারি কোং লিমিটেড: ড্রাইভিং গিয়ার ট্রান্সমিশন ইনোভেশন

সাংহাই এসজিআর হেভি ইন্ডাস্ট্রি মেশিনারি কোং, লিমিটেড হল একটি উচ্চ-প্রযুক্তি সংস্থা যা গিয়ার ট্রান্সমিশন সমাধানের জন্য নিবেদিত, কম কম্প্যাক্ট, মডুলার, এবং কম কম্পন এবং কম শব্দ সহ মানসম্মত ডিজাইনকে অগ্রাধিকার দেয়। পিএইচডি এবং সিনিয়র ইঞ্জিনিয়ারদের সমন্বয়ে আমাদের R&D টিম, প্লানেটারি গিয়ারবক্স এবং প্ল্যানার ডাবল-এনভেলপিং ওয়ার্ম গিয়ার অপ্টিমাইজেশান ডিজাইন সিস্টেম সহ উন্নত পণ্য তৈরিতে দক্ষতা রয়েছে। নির্ভুলতার উপর আমাদের ফোকাস উন্নত যন্ত্রপাতি দ্বারা সমর্থিত, যার মধ্যে দেশীয়ভাবে উদ্ভাবিত টরয়েডাল ওয়ার্ম এবং হব পরিমাপ যন্ত্র এবং একটি শক্তি এবং দক্ষতা পরীক্ষা ব্যবস্থা রয়েছে। আমরা **মডুলার প্ল্যানেটারি ওয়ার্ম গিয়ার ডিজাইন**-এ বিশেষজ্ঞ, আমাদের গিয়ারবক্সগুলিকে দক্ষ করার সুবিধা নিশ্চিত করে কৃমি গিয়ারহেডের সাথে সার্ভো মোটর ইন্টিগ্রেশন এবং আধুনিক শিল্প সরঞ্জামের আঁটসাঁট স্থান সীমাবদ্ধতা পূরণ, ড্রাইভিং অটোমেশনের জন্য প্ল্যানেটারি ওয়ার্ম ড্রাইভ অপ্টিমাইজেশান বিশ্বব্যাপী

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

1. প্রাথমিক সুবিধা কি মডুলার প্ল্যানেটারি ওয়ার্ম গিয়ার ডিজাইন ক্রয় দলের জন্য?

প্রাথমিক সুবিধা হল ইনভেন্টরি সরলীকরণ এবং দ্রুত লিড টাইম। মডুলার ডিজাইন একটি কোর **প্ল্যানেটারি ওয়ার্ম গিয়ার** ইউনিটকে দ্রুত বিভিন্ন সাথে কনফিগার করার অনুমতি দেয় গিয়ারবক্সের জন্য প্রমিত মোটর অ্যাডাপ্টার ফ্ল্যাঞ্জ , অসংখ্য অনন্য গিয়ারবক্স মডেল স্টক করার প্রয়োজনীয়তা হ্রাস করে।

2. কেন হয় গিয়ারবক্সের জন্য প্রমিত মোটর অ্যাডাপ্টার ফ্ল্যাঞ্জ অটোমেশন নির্মাতাদের জন্য গুরুত্বপূর্ণ?

স্ট্যান্ডার্ডাইজড ফ্ল্যাঞ্জগুলি (যেমন IEC বা NEMA) যান্ত্রিক বিনিময়যোগ্যতা নিশ্চিত করে, যা প্রস্তুতকারকদের গিয়ারবক্স মাউন্টিং স্ট্রাকচারকে নতুন করে ডিজাইন না করেই মোটর ব্র্যান্ড এবং স্পেসিফিকেশনের মধ্যে পরিবর্তন করতে দেয়, নমনীয় সোর্সিংয়ের সুবিধা দেয়।

3. কিভাবে **প্ল্যানেটারি ওয়ার্ম গিয়ার** গঠন একটিতে অবদান রাখে রোবোটিক্সের জন্য কমপ্যাক্ট প্ল্যানেটারি ওয়ার্ম গিয়ারবক্স ?

কৃমি পর্যায়টি একটি লম্ব (ডান-কোণ) অভিযোজনে একটি বড় গতি হ্রাস প্রদান করে, একটি বহু-পর্যায়ের ইনলাইন গ্রহ ব্যবস্থার তুলনায় ইউনিটের সামগ্রিক অক্ষীয় দৈর্ঘ্য উল্লেখযোগ্যভাবে হ্রাস করে, যার ফলে আরও কমপ্যাক্ট ডিজাইন হয়।

4. অ্যাডাপ্টারের ফ্ল্যাঞ্জ দ্বারা কোন গুরুত্বপূর্ণ প্যারামিটার নিয়ন্ত্রিত হয় কৃমি গিয়ারহেডের সাথে সার্ভো মোটর ইন্টিগ্রেশন ?

অ্যাডাপ্টার ফ্ল্যাঞ্জ মোটর শ্যাফ্ট এবং গিয়ারবক্স ইনপুট শ্যাফ্টের মধ্যে ঘনত্ব (সারিবদ্ধতা) নিয়ন্ত্রণ করে। কম্পন, ভারবহন পরিধান, এবং কম সিস্টেম ব্যাকল্যাশ বজায় রাখার জন্য সুনির্দিষ্ট ঘনত্ব অত্যাবশ্যক।

5. লক্ষ্য কি অটোমেশনের জন্য প্ল্যানেটারি ওয়ার্ম ড্রাইভ অপ্টিমাইজেশান গিয়ার অনুপাত অতিক্রম?

অপ্টিমাইজেশনের লক্ষ্য হল উচ্চ টর্সনাল স্টিফেনেস এবং অতি-নিম্ন ব্যাকল্যাশ (যেমন, <5 আর্ক-মিনিট) সমগ্র ইন্টিগ্রেটেড সিস্টেম জুড়ে, নির্ভুল গতি নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় সঠিক, তাত্ক্ষণিক টর্ক প্রতিক্রিয়া নিশ্চিত করা।
