ডাবল-এনভেলপিং ওয়ার্ম গিয়ারবক্স বোঝা: ডিজাইন এবং প্রয়োগের মধ্যে গভীর ডুব

পাওয়ার ট্রান্সমিশনের জগতে, কমপ্যাক্ট স্পেসে উচ্চ টর্ক এবং মসৃণ অপারেশন অর্জন করা একটি ধ্রুবক ইঞ্জিনিয়ারিং চ্যালেঞ্জ। বিভিন্ন সমাধান মধ্যে, ডবল-এনভেলপিং ওয়ার্ম গিয়ারবক্স চাহিদাপূর্ণ অ্যাপ্লিকেশনের জন্য একটি অনন্য এবং অত্যন্ত কার্যকরী নকশা হিসাবে দাঁড়িয়েছে। স্ট্যান্ডার্ড ওয়ার্ম গিয়ারের বিপরীতে, এই কনফিগারেশনটি কীট এবং গিয়ারের মধ্যে উল্লেখযোগ্যভাবে বর্ধিত পৃষ্ঠের যোগাযোগের প্রস্তাব দেয়, যা উচ্চতর লোড-ভারিং ক্ষমতা এবং স্থায়িত্বের দিকে পরিচালিত করে। এই নিবন্ধটি আপনাকে আধুনিক যন্ত্রপাতিতে এর প্রধান ভূমিকা বুঝতে সাহায্য করার জন্য ডবল-এনভেলপিং ওয়ার্ম গিয়ার প্রযুক্তি, এর সুবিধা, আদর্শ ব্যবহারের ক্ষেত্রে এবং সমালোচনামূলক নির্বাচনের মানদণ্ডের একটি বিস্তৃত অনুসন্ধান প্রদান করে।

একটি ডাবল-এনভেলপিং ওয়ার্ম গিয়ার ড্রাইভ কি?

একটি ডবল-এনভেলপিং ওয়ার্ম গিয়ার ড্রাইভ হল একটি বিশেষ ধরনের গিয়ার সিস্টেম যেখানে কীট (স্ক্রু) এবং ওয়ার্ম গিয়ার (চাকা) উভয়ই গলা বা ঘন্টার কাঁচের আকৃতির। এর অর্থ কীটটি গিয়ারের চারপাশে আবৃত করে এবং একই সাথে, গিয়ারটি কীটটিকে আবৃত করে। এই ডাবল-এনভেলপিং ক্রিয়াটি একক-খামযুক্ত বা নলাকার কীট গিয়ার সেটের তুলনায় মিলন দাঁতের মধ্যে যোগাযোগের অনেক বড় ক্ষেত্র তৈরি করে। এই জটিল ডিজাইনের প্রাথমিক সুবিধা হ'ল ওয়ার্ম গিয়ার ডিজাইনের অন্তর্নিহিত কম্প্যাক্টনেসের সাথে আপস না করে ব্যতিক্রমীভাবে উচ্চ টর্ক লোড প্রেরণ করার ক্ষমতা। জটিল জ্যামিতির জন্য নির্ভুল উত্পাদন প্রয়োজন কিন্তু কঠোর পরিবেশে অতুলনীয় কর্মক্ষমতা সহ পুরষ্কার।

• বর্ধিত যোগাযোগ এলাকা: থ্রোটেড ডিজাইন একাধিক দাঁতকে একই সাথে লোড শেয়ার করতে দেয়, যা পৃথক গিয়ার দাঁতের উপর চাপ কমিয়ে দেয়।
• নির্ভুলতা উত্পাদন: নিখুঁত মেশিং এবং সর্বোত্তম কর্মক্ষমতা নিশ্চিত করতে এই উপাদানগুলি উত্পাদন করতে উন্নত CNC যন্ত্রপাতি এবং কঠোর মান নিয়ন্ত্রণ প্রয়োজন।
• উচ্চতর লোড বিতরণ: লোড একটি একক বিন্দুতে কেন্দ্রীভূত হয় না তবে একটি বিস্তৃত পৃষ্ঠ জুড়ে বিতরণ করা হয়, পরিধান এবং টিয়ার কমিয়ে দেয়।

ডাবল-এনভেলপিং ওয়ার্ম গিয়ারের মূল সুবিধা

এর অনন্য জ্যামিতি ডবল-এনভেলপিং ওয়ার্ম গিয়ারবক্স বেশ কিছু স্বতন্ত্র অপারেশনাল সুবিধার মধ্যে অনুবাদ করে যা এটিকে ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য পছন্দের পছন্দ করে তোলে। এই গিয়ারবক্সগুলিকে এক্সেল করার জন্য ইঞ্জিনিয়ার করা হয়েছে যেখানে অন্যরা ব্যর্থ হতে পারে, শক্তি, নির্ভরযোগ্যতা এবং দীর্ঘায়ুর মিশ্রণের প্রস্তাব দেয়। নিম্নলিখিত পয়েন্টগুলি মূল সুবিধাগুলির বিশদ বিবরণ দেয় যা এই গিয়ারবক্স ডিজাইনটিকে এর অংশগুলি থেকে আলাদা করে।

• উচ্চ টর্ক ক্ষমতা: বর্ধিত যোগাযোগের ক্ষেত্রটি সিস্টেমকে শক লোড পরিচালনা করতে এবং স্ট্যান্ডার্ড ওয়ার্ম গিয়ারের চেয়ে বেশি কার্যকরভাবে উচ্চ টর্ক আউটপুট বজায় রাখতে সক্ষম করে।
• উন্নত স্থায়িত্ব এবং দীর্ঘায়ু: প্রতি ইউনিট এলাকা কম চাপের সাথে, উপাদানগুলি কম পরিধানের অভিজ্ঞতা লাভ করে, যা একটি দীর্ঘ কর্মক্ষম জীবনকে নেতৃত্ব দেয় এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে।
• উচ্চ হ্রাস অনুপাতের জন্য কমপ্যাক্ট ডিজাইন: তারা তুলনামূলকভাবে ছোট প্যাকেজে উচ্চ একক-পর্যায়ের হ্রাস অনুপাত প্রদান করে, যন্ত্রপাতি বিন্যাসে মূল্যবান স্থান সংরক্ষণ করে।
• শান্ত অপারেশন: মসৃণ, বহু-দাঁত জড়িত থাকার ফলে প্রায়শই শান্ত এবং মসৃণ কর্মক্ষমতা হয়, যা শব্দ-সংবেদনশীল পরিবেশে গুরুত্বপূর্ণ।

তুলনা: ডাবল-এনভেলপিং বনাম স্ট্যান্ডার্ড ওয়ার্ম গিয়ারস

একটি গিয়ারবক্স নির্বাচন করার সময়, একটি ডবল-এনভেলপিং এবং একটি স্ট্যান্ডার্ড নলাকার কীট গিয়ারের মধ্যে পারফরম্যান্সের পার্থক্য বোঝা অত্যন্ত গুরুত্বপূর্ণ৷ নীচের সারণীটি মূল পার্থক্যগুলির রূপরেখা দেয় যা প্রয়োগের উপযুক্ততাকে প্রভাবিত করে।

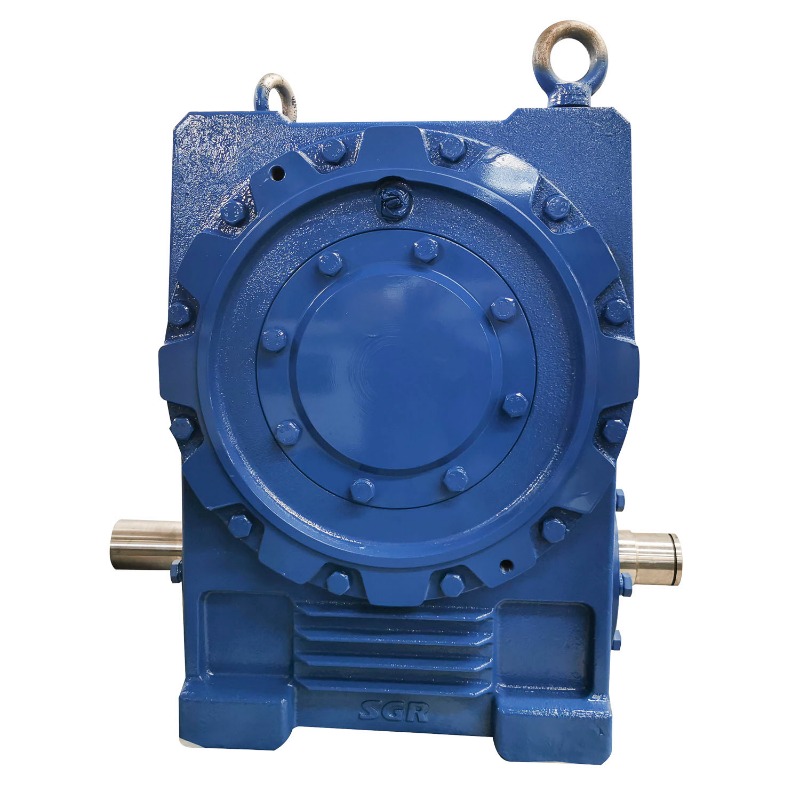

উচ্চ দক্ষতা ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডুসার

ডাবল-এনভেলপিং গিয়ার ডিজাইনের সাথে পারফরম্যান্স অপ্টিমাইজ করা

একটি এর ক্ষমতা সম্পূর্ণরূপে লিভারেজ করতে ডবল-এনভেলপিং গিয়ার ডিজাইন , বেশ কিছু বিষয়কে অবশ্যই সতর্কতার সাথে বিবেচনা করতে হবে। অপ্টিমাইজেশন শুধুমাত্র গিয়ারবক্স নির্বাচন সম্পর্কে নয়; এটি একটি সিস্টেমে সঠিকভাবে সংহত করার বিষয়ে। সঠিক প্রান্তিককরণ, তৈলাক্তকরণ, এবং তাপ ব্যবস্থাপনা প্রতিশ্রুত কর্মক্ষমতা এবং পরিষেবা জীবন অর্জনের জন্য সর্বোত্তম। এই দিকগুলি উপেক্ষা করা এই শক্তিশালী নকশার অন্তর্নিহিত সুবিধাগুলিকে অস্বীকার করতে পারে।

• যথার্থ প্রান্তিককরণ: মিসলাইনমেন্ট ব্যর্থতার একটি প্রাথমিক কারণ। এই ইউনিটগুলি অবশ্যই অত্যন্ত যত্ন সহকারে ইনস্টল করা উচিত যাতে কৃমি এবং গিয়ার একে অপরের সাথে পুরোপুরিভাবে অবস্থান করে।
• উন্নত লুব্রিকেশন সিস্টেম: উচ্চ স্লাইডিং যোগাযোগ তাপ উৎপন্ন করে। ঘর্ষণ কমাতে, তাপ নষ্ট করতে এবং পরিধান রোধ করতে উচ্চ-মানের, উচ্চ-সান্দ্রতা তেল সহ একটি ডেডিকেটেড তৈলাক্তকরণ ব্যবস্থা অপরিহার্য।
• তাপ ব্যবস্থাপনা: ক্রমাগত উচ্চ-লোড অপারেশনের জন্য, সর্বোত্তম অপারেটিং তাপমাত্রা বজায় রাখার জন্য ফ্যান বা হিট এক্সচেঞ্জারের মতো বাহ্যিক শীতল পদ্ধতির প্রয়োজন হতে পারে।
• উপাদান নির্বাচন: কীটটি সাধারণত শক্ত ইস্পাত দিয়ে তৈরি করা হয়, যখন গিয়ারটি প্রায়শই নরম, ব্রোঞ্জের খাদ থেকে তৈরি করা হয় ঘর্ষণ পরিচালনা করতে এবং কার্যকরীভাবে বৈশিষ্ট্যগুলি পরিধান করতে।

হেভি-ডিউটি ওয়ার্ম গিয়ারবক্সের শিল্প অ্যাপ্লিকেশন

এর দৃঢ় প্রকৃতি হেভি-ডিউটি ওয়ার্ম গিয়ারবক্স এগুলিকে শিল্পগুলিতে অপরিহার্য করে তোলে যেখানে সরঞ্জামগুলি তার সীমাতে ঠেলে দেওয়া হয়। একটি কম্প্যাক্ট পদচিহ্নে বিশাল টর্ক প্রদান করার এবং আকস্মিক শক লোড সহ্য করার ক্ষমতা তাদের ভারী যন্ত্রপাতির ভিত্তি করে তোলে। মাইনিংয়ে প্রচুর ওজন সরানো থেকে শুরু করে মহাকাশে সুনির্দিষ্ট অবস্থান পর্যন্ত, এই গিয়ারবক্সগুলি গতি নিয়ন্ত্রণের অজানা নায়ক।

• খনি এবং খনিজ প্রক্রিয়াকরণ: কনভেয়র ড্রাইভ, ক্রাশার এবং হোস্টে ব্যবহৃত হয় যেখানে চরম লোডের মধ্যে নির্ভরযোগ্যতা আলোচনার যোগ্য নয়।
• নির্মাণ সরঞ্জাম: এক্সকাভেটর সুইং ড্রাইভ, ক্রেন লাফিং মেকানিজম এবং কংক্রিট মিক্সার ড্রামের জন্য অপরিহার্য।
• উপাদান হ্যান্ডলিং:
• স্টিল মিলস এবং রোলিং মিলস: রোলার টেবিল এবং ম্যানিপুলেটরগুলিতে নিযুক্ত যেগুলি প্রচণ্ড শক্তির অধীনে লাল-গরম ধাতু পরিচালনা করে।
• মহাকাশ এবং প্রতিরক্ষা: ক্ষেপণাস্ত্র উৎক্ষেপণ ব্যবস্থা এবং স্যাটেলাইট পজিশনিং পদ্ধতিতে পাওয়া যায় যেগুলি উচ্চ চাপের অধীনে সুনির্দিষ্ট আন্দোলনের প্রয়োজন।

একটি উচ্চ-টর্ক রিডাকশন গিয়ারবক্স নির্বাচন করা

অধিকার নির্বাচন উচ্চ-টর্ক হ্রাস গিয়ারবক্স এটি একটি গুরুত্বপূর্ণ সিদ্ধান্ত যা আপনার সমগ্র সিস্টেমের দক্ষতা, খরচ এবং নির্ভরযোগ্যতাকে প্রভাবিত করে। নির্বাচন প্রক্রিয়া শুধুমাত্র টর্ক রেটিং পর্যালোচনার বাইরে চলে যায় এবং অ্যাপ্লিকেশনটির প্রয়োজনীয়তা, পরিবেশগত অবস্থা এবং জীবনচক্রের খরচগুলির একটি সামগ্রিক দৃষ্টিভঙ্গি জড়িত। একটি পদ্ধতিগত পদ্ধতি নিশ্চিত করে যে আপনি একটি গিয়ারবক্স পাবেন যা শুধুমাত্র পর্যাপ্ত নয়, তবে আপনার নির্দিষ্ট প্রয়োজনের জন্য সর্বোত্তম।

• লোড বৈশিষ্ট্য সংজ্ঞায়িত করুন: লোডের প্রকৃতি (ধ্রুবক, পরিবর্তনশীল, শক), এর মাত্রা এবং প্রয়োজনীয় স্টার্টিং টর্ক বিশ্লেষণ করুন।
• হ্রাস অনুপাত এবং আউটপুট গতি নির্ধারণ করুন: আপনার ইনপুট মোটরের RPM থেকে পছন্দসই আউটপুট গতি অর্জনের জন্য প্রয়োজনীয় অনুপাত গণনা করুন।
• পরিবেশগত অবস্থার মূল্যায়ন করুন: পরিবেষ্টিত তাপমাত্রা, ধুলো বা আর্দ্রতার উপস্থিতি এবং ইনস্টলেশনের জন্য উপলব্ধ স্থানের মতো বিষয়গুলি বিবেচনা করুন।
• পরিষেবা ফ্যাক্টর মূল্যায়ন: সর্বদা একটি পরিষেবা ফ্যাক্টর সহ একটি গিয়ারবক্স নির্বাচন করুন যা সম্ভাব্য ওভারলোড এবং আপনার আবেদনের তীব্রতার জন্য দায়ী।
• জীবনচক্র খরচ বিবেচনা করুন: প্রাথমিক ক্রয় মূল্যের বাইরে তাকান। প্রত্যাশিত রক্ষণাবেক্ষণ, শক্তি দক্ষতা, এবং মধ্যবর্তী সময় ব্যয়ের ফ্যাক্টর।

পর্যালোচনা করার জন্য মূল স্পেসিফিকেশন

একটি জন্য প্রস্তুতকারকের ডেটাশিট পর্যালোচনা করার সময় কৃমি গিয়ার গতি হ্রাসকারী , আপনার অ্যাপ্লিকেশনের জন্য একটি নিখুঁত মিল নিশ্চিত করতে এই গুরুত্বপূর্ণ বৈশিষ্ট্যগুলিতে গভীর মনোযোগ দিন।

FAQ

একক এবং ডবল-এনভেলপিং ওয়ার্ম গিয়ারের মধ্যে প্রধান পার্থক্য কী?

মৌলিক পার্থক্য তাদের জ্যামিতির মধ্যে নিহিত। একটি একক-খামযুক্ত (বা নলাকার) কীট গিয়ার সেটে, নলাকার কীটের চারপাশে আংশিকভাবে মোড়ানোর জন্য কেবল ওয়ার্ম গিয়ারটি গলায় দেওয়া হয়। ক ডবল-এনভেলপিং ওয়ার্ম গিয়ারবক্স , কৃমি এবং গিয়ার উভয়ই গলায়। এটি একটি ঘড়ির আকৃতির কীট তৈরি করে যা গিয়ারের চারপাশে আবৃত করে এবং একটি গিয়ার যা একই সাথে কৃমিকে আবৃত করে। এই ডাবল-এনভেলপিং অ্যাকশনের ফলে মেশিং দাঁতের মধ্যে একটি উল্লেখযোগ্যভাবে বৃহত্তর যোগাযোগের ক্ষেত্র তৈরি হয়, যা একক-খামের নকশার তুলনায় এর উচ্চ টর্ক ক্ষমতা এবং স্থায়িত্বের চাবিকাঠি।

কেন ডাবল-এনভেলপিং ওয়ার্ম গিয়ারবক্সগুলি বেশি ব্যয়বহুল?

a এর উচ্চতর খরচ ডবল-এনভেলপিং ওয়ার্ম গিয়ারবক্স সরাসরি এর জটিল উত্পাদন প্রক্রিয়ার জন্য দায়ী করা হয়। কৃমি এবং গিয়ার উভয়ের গলাযুক্ত, ঘন্টার কাঁচের আকৃতির জ্যামিতি তৈরি করা অত্যন্ত কঠিন। এটির জন্য বিশেষায়িত, নির্ভুল CNC যন্ত্রপাতি এবং কঠোর মান নিয়ন্ত্রণের প্রয়োজন যাতে দুটি উপাদান বৃহৎ যোগাযোগ এলাকা জুড়ে পুরোপুরি মেশ করে। এই সুনির্দিষ্ট কনজুগেট অ্যাকশন তৈরির সাথে জড়িত অতিরিক্ত মেশিনিং সময়, দক্ষতা এবং পরিদর্শন প্রক্রিয়াগুলি স্ট্যান্ডার্ড ওয়ার্ম গিয়ারবক্সের তুলনায় উচ্চতর প্রাথমিক খরচে অবদান রাখে, যদিও এটি প্রায়শই তাদের উচ্চতর কর্মক্ষমতা এবং দাবিকৃত অ্যাপ্লিকেশনগুলিতে দীর্ঘায়ু দ্বারা ন্যায়সঙ্গত হয়।

আমি কিভাবে একটি ডবল-এনভেলপিং ওয়ার্ম গিয়ার ড্রাইভ বজায় রাখতে পারি?

রক্ষণাবেক্ষণ a ডবল-এনভেলপিং ওয়ার্ম গিয়ার ড্রাইভ সঠিক তৈলাক্তকরণ এবং অবস্থা পর্যবেক্ষণের উপর কেন্দ্রীভূত। প্রথমত, প্রস্তুতকারকের দ্বারা নির্দিষ্ট করা লুব্রিকেন্টের সঠিক ধরন এবং সান্দ্রতা ব্যবহার করা গুরুত্বপূর্ণ, কারণ উচ্চ স্লাইডিং যোগাযোগ সম্পূর্ণরূপে একটি শক্তিশালী তেল ফিল্মের উপর নির্ভরশীল। নিয়মিত তেলের স্তর পরীক্ষা করুন এবং দূষণ বা অবনতির লক্ষণগুলি সন্ধান করুন। দ্বিতীয়ত, অপারেটিং তাপমাত্রা নিরীক্ষণ করুন এবং শব্দের পরিবর্তনের জন্য শুনুন, কারণ অতিরিক্ত উত্তাপ বা অস্বাভাবিক শব্দ মিসলাইনমেন্ট, ওভারলোড বা তৈলাক্তকরণ সমস্যাগুলি নির্দেশ করতে পারে। অবশেষে, তেল পরিবর্তন এবং পরিদর্শনের জন্য একটি কঠোর প্রতিরোধমূলক রক্ষণাবেক্ষণের সময়সূচী মেনে চলুন যাতে সক্রিয়ভাবে পরিধানকে মোকাবেলা করা যায় এবং সর্বাধিক পরিষেবা জীবন নিশ্চিত করা যায়।

একটি কীট গিয়ারবক্স ব্যাকস্টপিং বা লোড ধরে রাখার জন্য ব্যবহার করা যেতে পারে?

হ্যাঁ, যেকোন ওয়ার্ম গিয়ার ডিজাইনের সহজাত সুবিধাগুলির মধ্যে একটি, সহ ডবল-এনভেলপিং টাইপ, বিপরীত ড্রাইভিং প্রতিরোধ করার তার স্বাভাবিক ক্ষমতা. উচ্চ ঘর্ষণ এবং ওয়ার্ম থ্রেডের নির্দিষ্ট কোণের কারণে, সিস্টেমটি সাধারণত স্ব-লকিং হয়। এর মানে হল যে আউটপুট শ্যাফ্ট (গিয়ার) এ প্রয়োগ করা একটি বল ইনপুট শ্যাফ্টকে (কৃমি) ব্যাক-ড্রাইভ করতে পারে না। এই বৈশিষ্ট্য তৈরি করে কৃমি গিয়ার গতি হ্রাসকারীs বাঁক, উত্তোলন এবং লিফ্টের কনভেয়রগুলির মতো অ্যাপ্লিকেশনগুলির জন্য চমৎকার যেখানে শক্তি হারিয়ে গেলে লোডকে অনিয়ন্ত্রিতভাবে নামতে বাধা দেওয়ার জন্য একটি ব্যর্থ-নিরাপদ হোল্ডিং মেকানিজম প্রয়োজন।

একটি হেভি-ডিউটি ​​ওয়ার্ম গিয়ারবক্সে ব্যর্থতার লক্ষণগুলি কী কী?

ব্যর্থতার প্রাথমিক লক্ষণগুলি স্বীকৃতি হেভি-ডিউটি ওয়ার্ম গিয়ারবক্স বিপর্যয়মূলক ডাউনটাইম প্রতিরোধ করতে পারে। মূল সূচকগুলির মধ্যে রয়েছে অপারেটিং তাপমাত্রায় লক্ষণীয় বৃদ্ধি, যা প্রায়শই তৈলাক্তকরণ সমস্যা বা ওভারলোডের দিকে নির্দেশ করে। অস্বাভাবিক আওয়াজ যেমন পিষে দেওয়া, ঠকঠক করা বা অত্যধিক ঘেউ ঘেউ করা দাঁতের পরিধান, পিটিং বা বিকৃতকরণের পরামর্শ দেয়। সীলের চারপাশে দৃশ্যমান তেল ফুটো সিল ব্যর্থতা নির্দেশ করে, যা অপর্যাপ্ত তৈলাক্তকরণের দিকে পরিচালিত করতে পারে। অবশেষে, অবস্থানগত নির্ভুলতা হারানো বা আউটপুট শ্যাফ্টে ব্যাকল্যাশ (মুক্ত চলাচল) বৃদ্ধি হল অভ্যন্তরীণ পরিধানের স্পষ্ট যান্ত্রিক লক্ষণ যার জন্য অবিলম্বে তদন্ত এবং রক্ষণাবেক্ষণ প্রয়োজন৷
