ডাবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসার বৈশিষ্ট্য, অ্যাপ্লিকেশন এবং নির্বাচন বিবেচনা

এক ধরণের উদীয়মান পাওয়ার ট্রান্সমিশন সরঞ্জাম হিসাবে, ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসার উচ্চ গিয়ার অনুপাত, চমৎকার পারফরম্যান্স এবং কম খরচের মতো সুবিধার জন্য ধন্যবাদ, উত্তোলন যন্ত্রপাতি, ছোট উইঞ্চ, বেল্ট কনভেয়র এবং রিভার স্লুইস গেটগুলির মতো অ্যাপ্লিকেশনগুলির জন্য সাম্প্রতিক বছরগুলিতে ব্যাপকভাবে গৃহীত হয়েছে।

ডাবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসার এছাড়াও SGR এর মূল পণ্য। এই নিবন্ধে, আমরা ডাবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসারের বৈশিষ্ট্য, অ্যাপ্লিকেশন এবং নির্বাচনের বিবেচনার সাথে পরিচয় করিয়ে দেব।

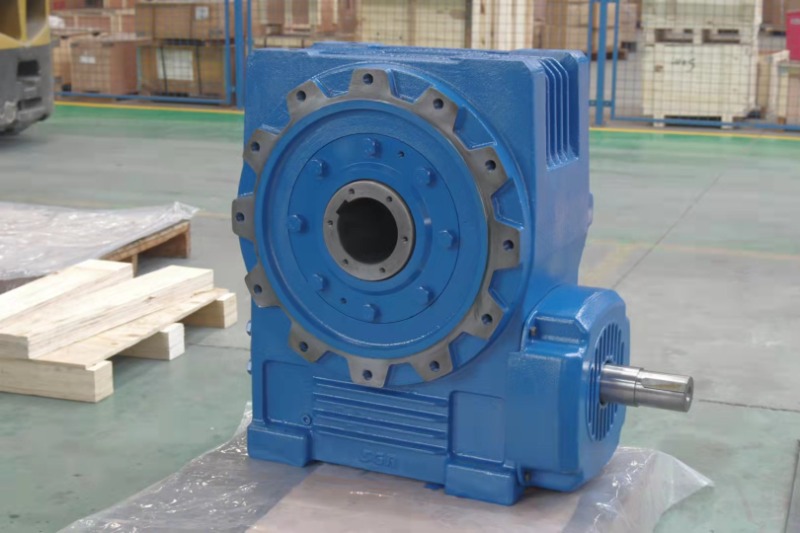

একটি ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডুসার দেখতে কেমন?

একটি ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসারে প্রাথমিকভাবে একটি কৃমি এবং একটি কৃমি চাকা থাকে; সাধারণত, দুটি ছেদকারী অক্ষের মধ্যে কোণটি 90°, এবং ইউনিটটি এই অ-সমান্তরাল, অ-ছেদকারী শ্যাফ্টের মধ্যে গতি এবং শক্তি প্রেরণ করতে ব্যবহৃত হয়। কৃমি চালনাকারী উপাদান হিসেবে কাজ করে; চেহারার দিক থেকে, কীটটি একটি বোল্টের মতো, যখন কৃমির চাকা দেখতে অনেকটা হেলিকাল নলাকার গিয়ারের মতো।

কীট একটি গিয়ার যা এক বা একাধিক হেলিকাল থ্রেড সমন্বিত করে যা একটি কৃমি চাকার সাথে মেশ করে অ-সমান্তরাল, অ ছেদহীন অক্ষের জন্য একটি গিয়ার জোড়া তৈরি করে। এর পিচ পৃষ্ঠ নলাকার, শঙ্কুযুক্ত বা টরয়েডাল হতে পারে। অপারেশন চলাকালীন, কৃমির চাকার দাঁতগুলি কৃমির হেলিকাল পৃষ্ঠ বরাবর স্লাইড এবং রোল করে। প্রথম নজরে, এটি একটি বড় গিয়ার ড্রাইভিং একটি স্ক্রু মত দেখায়.

যাইহোক, এটি লক্ষ্য করা গুরুত্বপূর্ণ যে একটি অপারেশন ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসার একটি স্ট্যান্ডার্ড গিয়ার-মেশিং অ্যাকশন নয়; বরং, এতে গিয়ার চালিত থ্রেড জড়িত।

একটি ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডুসারের বৈশিষ্ট্য

যখন মোটর কীটটিকে উচ্চ গতিতে ঘোরানোর জন্য চালিত করে, তখন কীটের উপর হেলিকাল থ্রেডগুলি - একটি স্ক্রুর মতো কাজ করে - ক্রমাগত কৃমি গিয়ারের দাঁতগুলির বিরুদ্ধে ধাক্কা দেয়, যার ফলে এটি তার নিজের অক্ষের চারপাশে ধীরে ধীরে ঘোরে। একক ঘূর্ণনের মাধ্যমে ওয়ার্ম গিয়ারটি চালাতে কীটটির অনেক ঘূর্ণন লাগে; গতি এই হ্রাস ঘূর্ণন সঁচারক বল বৃদ্ধির ফলে.

যাইহোক, স্ট্যান্ডার্ড গিয়ার ড্রাইভের বিপরীতে—যা প্রাথমিকভাবে অল্প পরিমাণে স্লাইডিং ঘর্ষণের সাথে মিলিত ঘূর্ণায়মান ঘর্ষণ জড়িত—ওয়ার্ম গিয়ার ড্রাইভগুলি অপারেশন চলাকালীন প্রায় সম্পূর্ণভাবে স্লাইডিং ঘর্ষণের উপর নির্ভর করে। ফলস্বরূপ, কৃমি গিয়ার হ্রাসকারীগুলি উল্লেখযোগ্য তাপ উৎপন্ন করে এবং যথেষ্ট পরিধানের অভিজ্ঞতা দেয়।

একটি ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসারগুলির নিম্নলিখিত বৈশিষ্ট্যগুলি রয়েছে:

• তারা একটি উচ্চ একক-পর্যায়ের ট্রান্সমিশন অনুপাত অফার করে, সাধারণত 10:1 থেকে 100:1 পর্যন্ত; পাওয়ার-ট্রান্সমিটিং ইন্ডেক্সিং প্রক্রিয়ায়, এই অনুপাত 1,500:1 অতিক্রম করতে পারে।
• মেশিং অ্যাকশনে লাইনের যোগাযোগ জড়িত থাকে, যা যথেষ্ট শক্তির সংক্রমণকে সক্ষম করে।
• তারা একটি কমপ্যাক্ট গঠন, মসৃণ অপারেশন, এবং কম শব্দ মাত্রা বৈশিষ্ট্য.

ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসার কেন অপরিহার্য

ডাবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসারগুলির একটি অনন্য বৈশিষ্ট্য রয়েছে যা অন্য ধরণের রিডুসারগুলিতে পাওয়া যায় না: স্ব-লক করার ক্ষমতা।

এর মানে হল যে যখন কৃমির সীসা কোণ গিয়ারগুলির মধ্যে সমতুল্য ঘর্ষণ কোণের চেয়ে ছোট হয়, তখন ইউনিটটি বিপরীত গতির স্ব-লকিং প্রদর্শন করে; অন্য কথায়, কীট কীট চাকা চালাতে পারে, কিন্তু কীট চাকা কীট চালাতে পারে না।

এই বৈশিষ্ট্যটি উত্তোলন প্রক্রিয়ার জন্য অপরিহার্য। উদাহরণস্বরূপ, লিফটিং প্ল্যাটফর্ম, বৈদ্যুতিক উত্তোলন, ভালভ অ্যাকচুয়েটর এবং মেডিকেল লিফটিং বেডের মতো অ্যাপ্লিকেশনগুলিতে, একটি প্ল্যানেটারি গিয়ার রিডুসার বা একটি আরভি রিডুসার ব্যবহার করার ফলে পাওয়ার বিভ্রাটের সময় বিপরীত ঘূর্ণনের কারণে লোড ফ্রি-ফ্যালিং হবে। বিপরীতে, একটি ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডুসার জায়গায় লক হয়ে যাবে, পরম নিরাপত্তা নিশ্চিত করবে।

ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসারের জন্য প্রাথমিক প্রয়োগের ক্ষেত্রগুলি—যার মধ্যে ক্রেন, ব্রিজ ক্রেন, এলিভেটর, স্টেজ লিফ্ট, ঘূর্ণায়মান প্ল্যাটফর্ম, এবং বিনোদন পার্ক রাইডগুলি—আরও এই বৈশিষ্ট্যটির গুরুত্ব প্রদর্শন করে৷

একটি কৃমি গিয়ার রিডিউসার নির্বাচন করার সময়, নিম্নলিখিত বিষয়গুলি বিবেচনা করা উচিত:

ভারসাম্য হ্রাস অনুপাত এবং দক্ষতা

ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসার স্লাইডিং ঘর্ষণ এর উপর ভিত্তি করে কাজ করে। তাদের হ্রাস অনুপাত সাধারণত 5:1 থেকে 100:1 পর্যন্ত হয়; কমানোর অনুপাত যত বেশি হবে, সীসা কোণ তত ছোট হবে এবং দক্ষতা তত কম হবে। একটি ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডুসার নির্বাচন করার সময়, উভয় প্যারামিটারের প্রয়োজনীয়তা পূরণ করে এমন একটি মডেল বেছে নেওয়ার জন্য হ্রাস অনুপাত এবং দক্ষতা উভয়ই বিবেচনা করা প্রয়োজন।

অতিরিক্তভাবে, দীর্ঘমেয়াদী অপারেশনের জন্য, তাপ অপচয়ের ব্যবস্থাগুলি বিবেচনা করা উচিত - যেমন ফ্যান বা তেল কুলিং সিস্টেম ইনস্টল করা, বা শীতল পাখনা দিয়ে সজ্জিত ঢালাই-লোহার আবাসন নির্বাচন করা।

ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসারগুলির উপকরণ এবং উত্পাদন প্রক্রিয়াগুলিতে মনোযোগ দিন।

উপকরণ এবং উত্পাদন প্রক্রিয়াগুলি ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসারগুলির কার্যকারিতা নির্ধারণের গুরুত্বপূর্ণ কারণ। নেতৃস্থানীয় নির্মাতারা সাধারণত কীট এবং টিনের ব্রোঞ্জ (ZCuSn10P1) বা অ্যালুমিনিয়াম ব্রোঞ্জের জন্য অ্যালয় স্টিল (যেমন 20CrMnTi) ব্যবহার করে কৃমি গিয়ারের জন্য - উপাদান যা চমৎকার পরিধান এবং ঘর্ষণ-হ্রাসকারী বৈশিষ্ট্য প্রদান করে। উচ্চ কঠোরতা এবং স্থায়ী পরিধান প্রতিরোধ ক্ষমতা অর্জনের জন্য উপাদানগুলি কার্বারাইজিং, নিভে যাওয়া এবং গ্রাইন্ডিংয়ের মধ্য দিয়ে যায়, যার ফলে উচ্চ সংক্রমণ দক্ষতা এবং দীর্ঘ পরিষেবা জীবন পাওয়া যায়।

বিপরীতে, নিকৃষ্ট পণ্যগুলিতে কৃমি গিয়ার উপাদানের জন্য ঢালাই আয়রন প্রতিস্থাপিত হলে, পরিষেবা জীবন উল্লেখযোগ্যভাবে হ্রাস পায়।

অ্যাপ্লিকেশনের প্রকৃত অপারেটিং শর্তাবলী স্পষ্ট করুন।

ডাবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসারের স্ব-লক করার ক্ষমতা রয়েছে যা কার্যকরভাবে যান্ত্রিক নিরাপত্তা বাড়ায়; ফলস্বরূপ, এগুলি প্রায়শই এমন সরঞ্জামগুলিতে ব্যবহৃত হয় যার জন্য উত্তোলন, কাত করা, ইনভার্টিং বা গেট অ্যাকচুয়েশনের প্রয়োজন হয়—যেমন মালবাহী লিফট, স্বয়ংক্রিয় পার্কিং সিস্টেম, স্টেজ লিফট, স্লুইস গেট এবং ওয়েল্ডিং পজিশনার।

একটি ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসার নির্বাচন করার সময়, যদি ইউনিটটি উত্তোলন, কাত করা বা অবস্থান বজায় রাখার উদ্দেশ্যে হয় (যেমন, প্ল্যাটফর্ম বা গেট তোলার ক্ষেত্রে), এর স্ব-লক করার ক্ষমতা একটি গুরুত্বপূর্ণ কারণ। অতিরিক্তভাবে, যেহেতু ওয়ার্ম গিয়ার রিডিউসারগুলি প্ল্যানেটারি গিয়ার রিডিউসারের তুলনায় কম শক প্রতিরোধের প্রস্তাব করে, তাই যদি অ্যাপ্লিকেশনটিতে শক লোড জড়িত থাকে তবে সাবধানতার সাথে বিবেচনা করা প্রয়োজন।

আউটপুট টর্ক এবং মাউন্টিং কনফিগারেশন সম্পর্কিত সামঞ্জস্যতা নিশ্চিত করুন।

ডাবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসারগুলি প্রাথমিকভাবে কম-গতি, উচ্চ-টর্ক অ্যাপ্লিকেশনের জন্য উপযুক্ত। নির্বাচন করার আগে, যাচাই করুন যে প্রকৃত আউটপুট টর্ক নিম্নলিখিত মানদণ্ড পূরণ করে: প্রকৃত আউটপুট টর্ক ≤ রেটেড আউটপুট টর্ক × সার্ভিস ফ্যাক্টর (পরিষেবা ফ্যাক্টর লোডের ধরন দ্বারা নির্ধারিত হয়, সাধারণত 1.2 থেকে 2.0 পর্যন্ত)।

উপরন্তু, বেশিরভাগ মূলধারার নির্মাতারা ওয়ার্ম গিয়ার রিডিউসারের জন্য মডুলার ডিজাইন নিয়োগ করে, বিভিন্ন মাউন্টিং কনফিগারেশন যেমন ফুট মাউন্টিং, ফ্ল্যাঞ্জ মাউন্টিং এবং হোলো শ্যাফ্ট মাউন্টিং অফার করে। যেহেতু এই ইউনিটগুলি সাধারণত একটি ডান-কোণ আউটপুট বৈশিষ্ট্যযুক্ত, তাই সরঞ্জাম বিন্যাসের সাথে সামঞ্জস্যতা নিশ্চিত করা অপরিহার্য। তদ্ব্যতীত, সাইটটিতে ইনস্টলেশন সমস্যা রোধ করতে ইন্টারফেসের স্পেসিফিকেশনগুলিতে মনোযোগ দিতে হবে-যেমন শ্যাফ্ট এক্সটেনশন মাত্রা, কীওয়ে স্পেসিফিকেশন এবং ফ্ল্যাঞ্জ হোল স্পেসিং।

একটি বিশ্বস্ত ডবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসার প্রস্তুতকারক নির্বাচন করুন

একটি বিশ্বস্ত এবং নির্ভরযোগ্য প্রস্তুতকারক নির্বাচন করে উত্স থেকে শুরু করা অনেক ঝামেলা বাঁচাতে পারে। যদি ডাবল এনভেলপিং ওয়ার্ম গিয়ার রিডিউসার বিশেষ সরঞ্জামে ব্যবহারের উদ্দেশ্যে হয় - যেমন সামুদ্রিক জাহাজ, লিফট বা উত্তোলন যন্ত্রপাতি - তাহলে প্রস্তুতকারকের প্রাসঙ্গিক শিল্প শংসাপত্র রয়েছে কিনা তা যাচাই করার পরামর্শ দেওয়া হয়; উদাহরণস্বরূপ, সামুদ্রিক অ্যাপ্লিকেশনের জন্য আদর্শভাবে রাশিয়ান মেরিটাইম রেজিস্টার অফ শিপিং (RS) থেকে সার্টিফিকেশন প্রয়োজন।(লেখক, SGR, Angie Zhang)
